11.2.4 Замена вилки выключения сцепления

11.2.3. Замена вилки выключения сцепления

	Вам потребуется
отвертка

Перед началом работы

Снимите коробку передач (см. подраздел 11.1.1.) и подшипник выключения сцепления (см. подраздел 11.2.2.).

Замените вилку выключения сцепления при обнаружении ее деформации и трещин, а также при большом износе лапок вилки в местах контакта с муфтой подшипника.

ПОРЯДОК ВЫПОЛНЕНИЯ

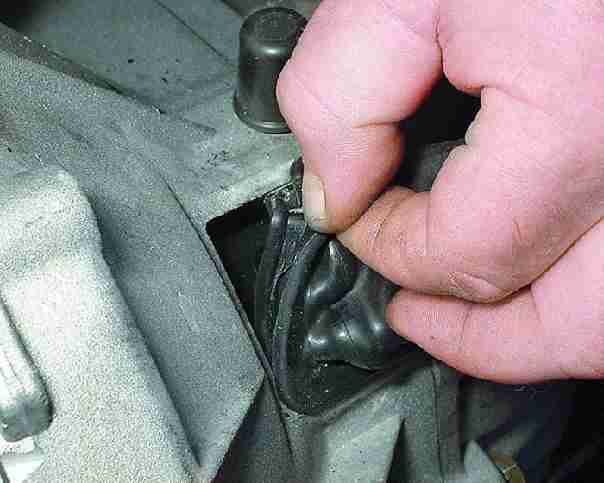

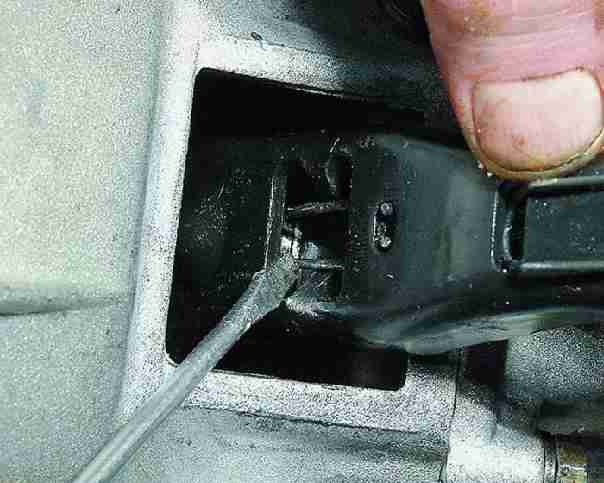

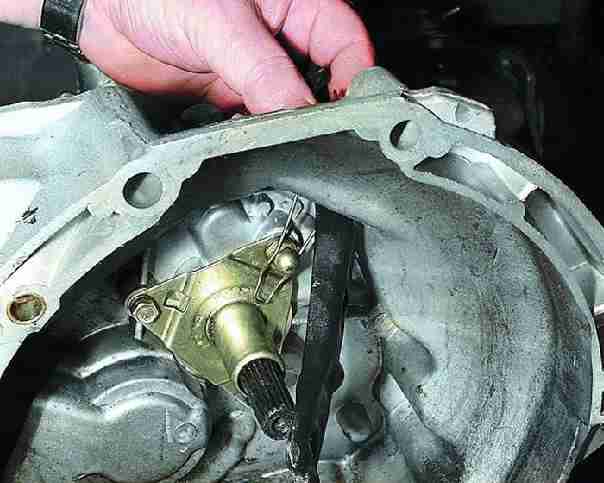

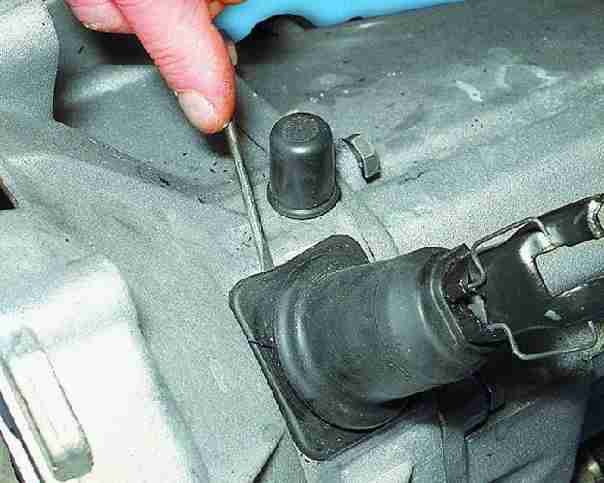

1. Осторожно поддев отверткой резиновый защитный чехол...	2. ...снимите его с вилки выключения сцепления.	3. Выведите фиксатор из зацепления с выступами вилки, вытолкнув его концы с помощью отвертки.

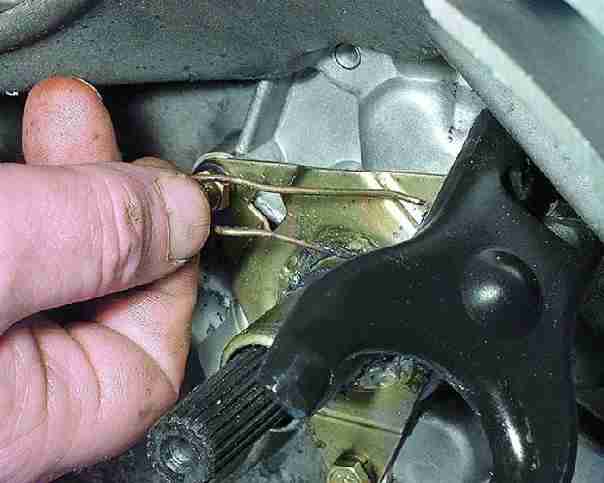

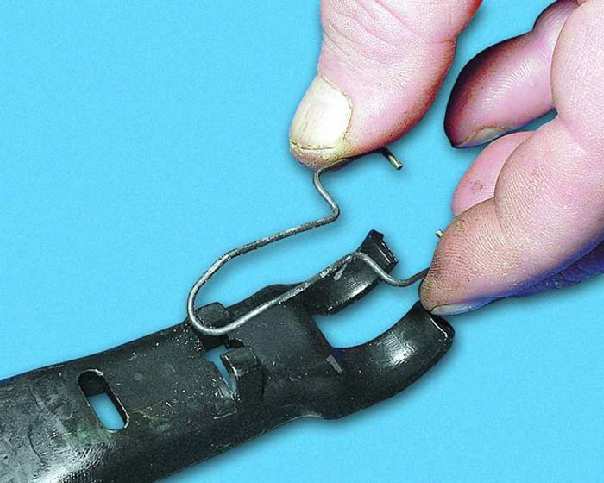

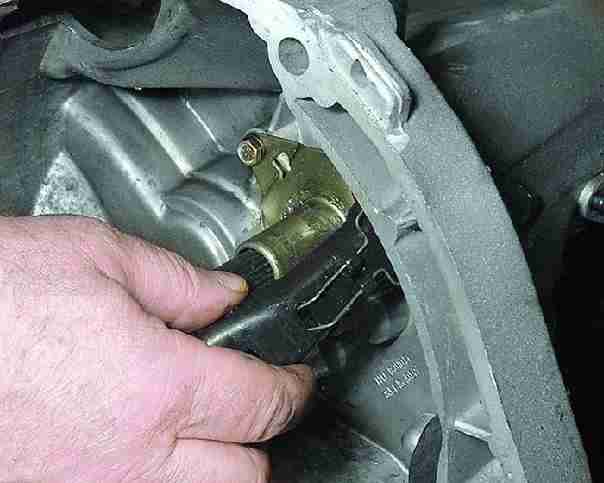

4. Снимите фиксатор с шаровой опоры вилки.	5. Выньте вилку из отверстия в картере сцепления.	6. Снимите со старой вилки фиксатор троса и установите его на новую вилку.

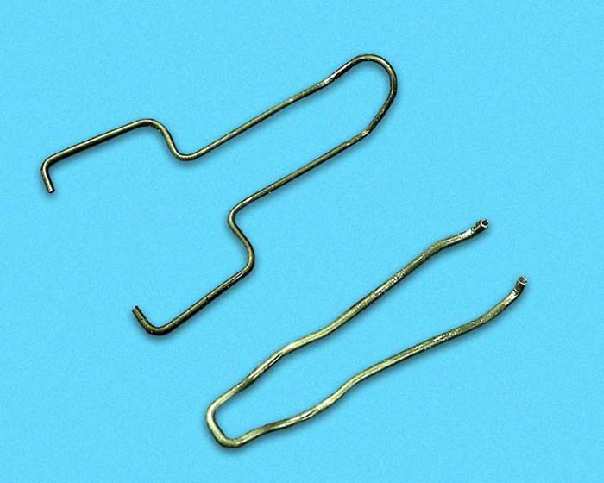

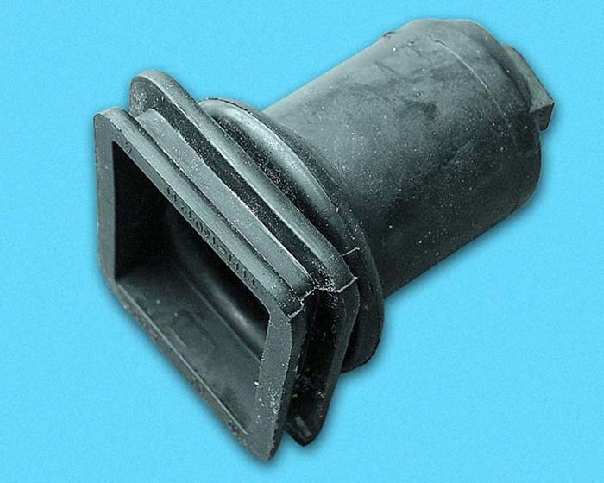

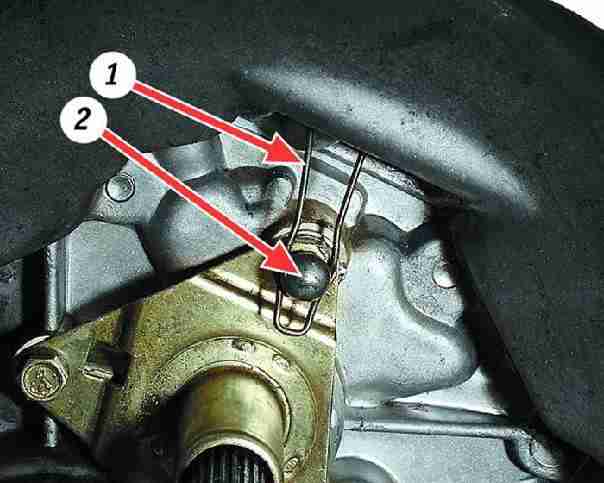

7. Замените сломанные или потерявшие упругость фиксаторы.	8. Замените порванный или потерявший эластичность защитный чехол.	9. Установите фиксатор 1 вилки на шаровую опору 2 и смажьте опору консистентной смазкой.

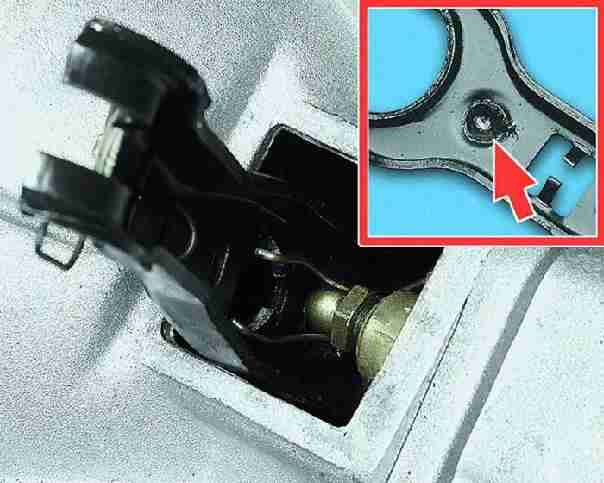

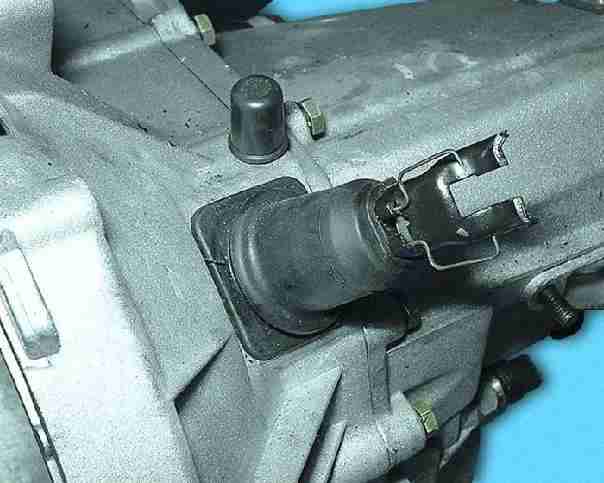

10. Вставьте вилку в картер сцепления и...	11. ...закрепите ее фиксатором, следя за тем, чтобы сферическое гнездо в вилке (показано стрелкой) совместилось с головкой шаровой опоры.	12. Установите защитный чехол.
