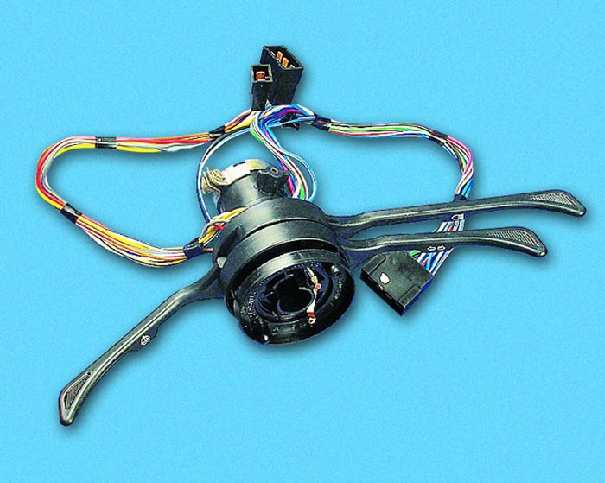

8.6.7 Замена подрулевого переключателя

8.6.6. Замена подрулевого переключателя


Вам потребуется
  • ключ "на 10"

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

Снимите рулевое колесо (см. подраздел 6.1.) и кожухи вала рулевого управления (см. подраздел 8.4.8., операции 1–3).

Подрулевой переключатель подлежит замене, если приборы, которыми он управляет (фары, стеклоочиститель ветрового стекла), не функционируют, несмотря на исправность самих приборов и соответствующих электрических цепей, а также при механических повреждениях переключателя.

ПОРЯДОК ВЫПОЛНЕНИЯ

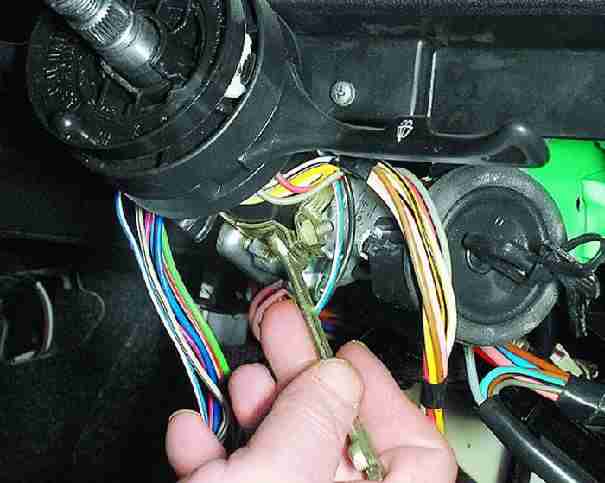

1. Ослабьте болт стяжного хомута подрулевого переключателя.

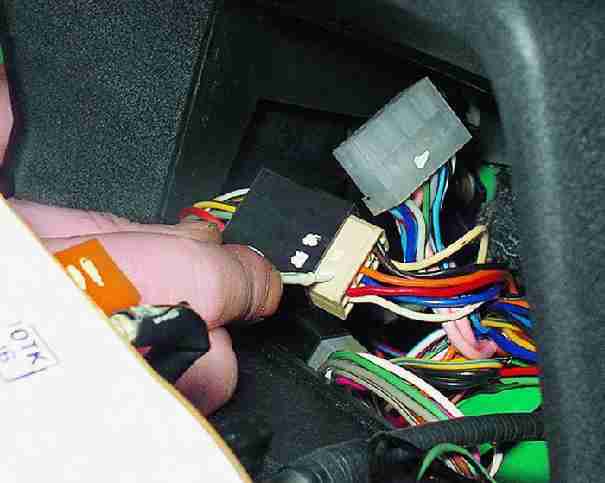

2. Выньте комбинацию приборов из панели приборов (см. подраздел 8.6.1.) и промаркируйте соединительные колодки проводов подрулевого переключателя.

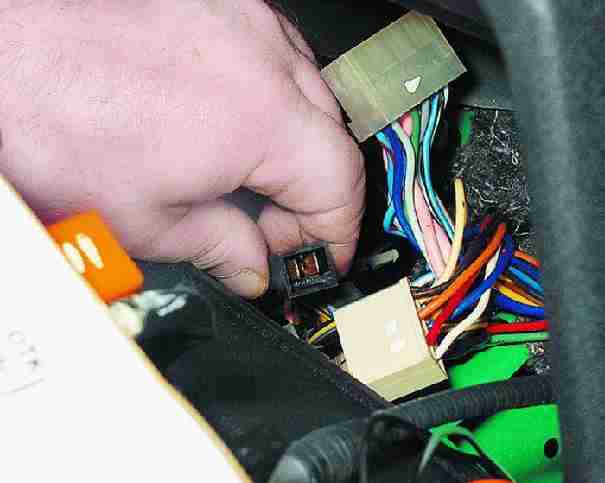

3. Разъедините колодки проводов подрулевого переключателя.

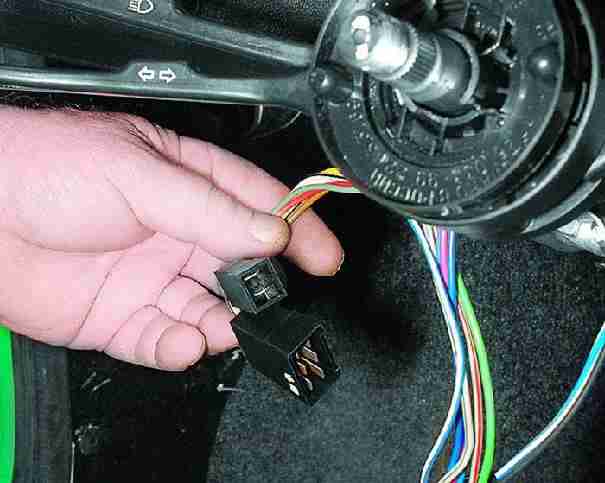

4. Выньте провода с колодками из-под панели приборов.

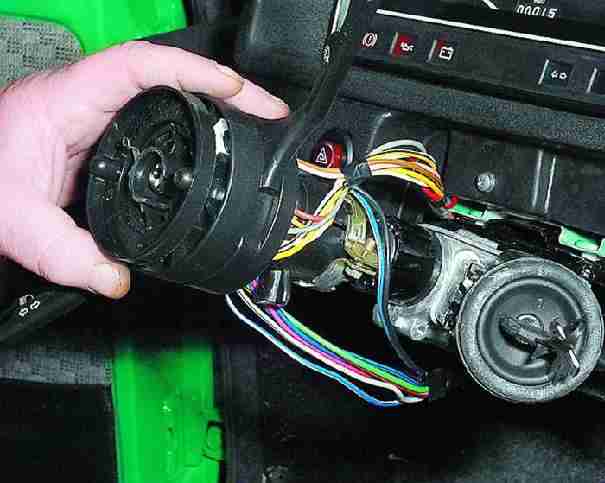

5. Снимите подрулевой переключатель с вала рулевого управления.

6. Установите подрулевой переключатель в порядке, обратном снятию. Проверьте работу приборов электрооборудования, управляемых подрулевым переключателем.
