8.6.4 Замена выключателя сигнала торможения

8.6.3. Замена выключателя сигнала торможения

	Вам потребуются
ключи "на 19" (два), "на 17"

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

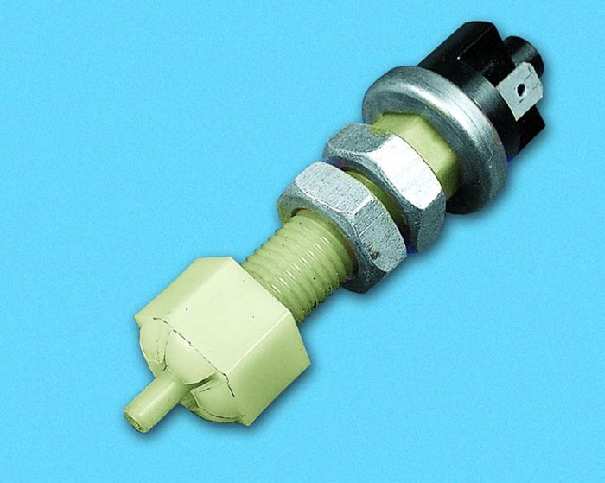

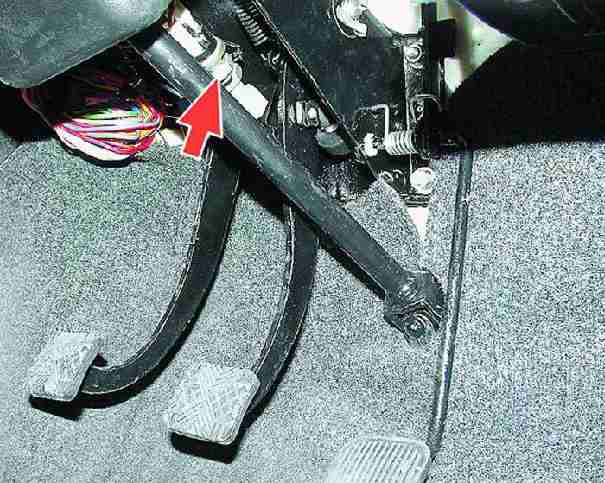

Выключатель сигнала торможения закреплен на кронштейне педального узла.

ПОРЯДОК ВЫПОЛНЕНИЯ

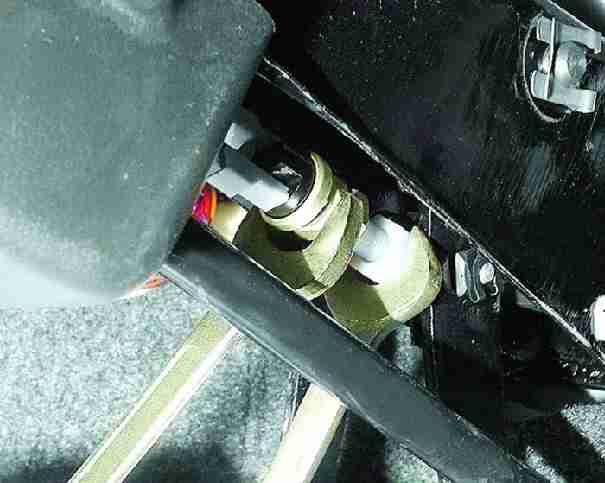

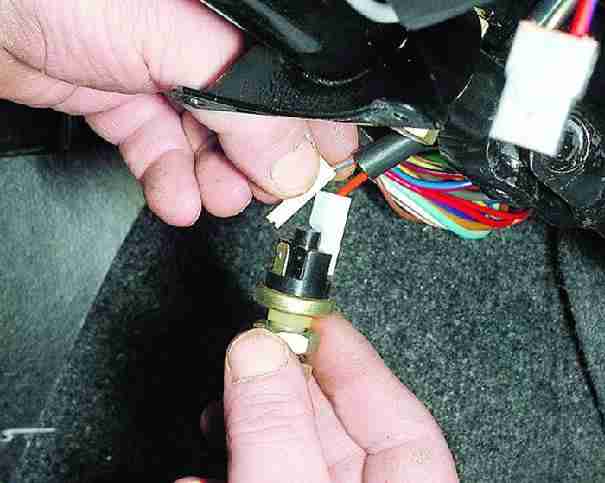

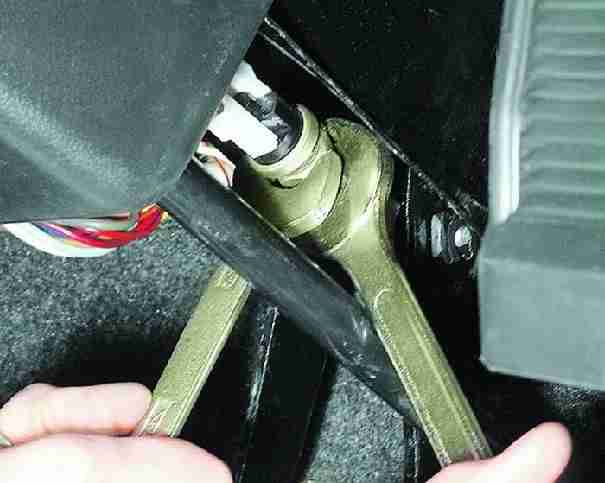

1. Отверните пластмассовую гайку выключателя, удерживая вторым ключом гайку крепления выключателя от проворачивания.	2. Ослабьте затяжку контргайки, отверните гайку крепления выключателя к кронштейну и...	3. ...выньте выключатель из кронштейна. Отсоедините наконечники проводов от выключателя. Проверка выключателя сигнала торможения выполняется так же, как и проверка выключателя контрольной лампы включения стояночного тормоза (см. подраздел 8.7.1.).
	4. Установите выключатель в порядке, обратном снятию. Отрегулируйте свободный ход педали тормоза (он должен быть 3-5 мм). Регулировка осуществляется перемещением выключателя на кронштейне. Затяните контргайку выключателя, придерживая гайку.
