8.3.9 Снятие и установка выключателя зажигания

8.3.8. Снятие и установка выключателя зажигания


Вам потребуются
  • ключ "на 10"
  • отвертка

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

Выключатель зажигания закреплен на рулевой колонке под кожухами вала рулевого управления. Выключатель зажигания снабжен противоугонным устройством, которое блокирует вал рулевого управления при вынимании ключа.

ПОРЯДОК ВЫПОЛНЕНИЯ

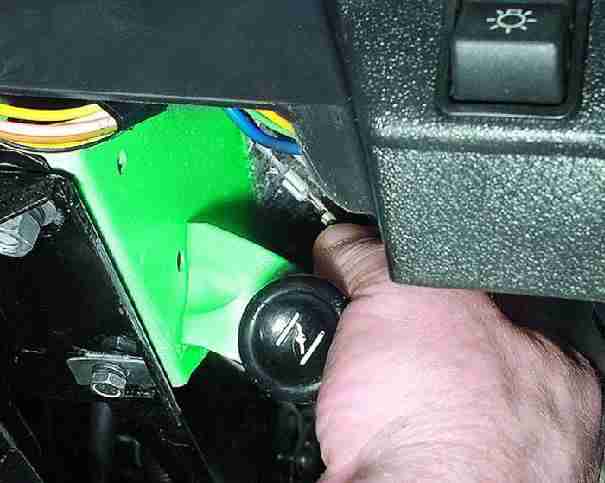

1. Отверните семь винтов крепления декоративных кожухов вала рулевого управления и...

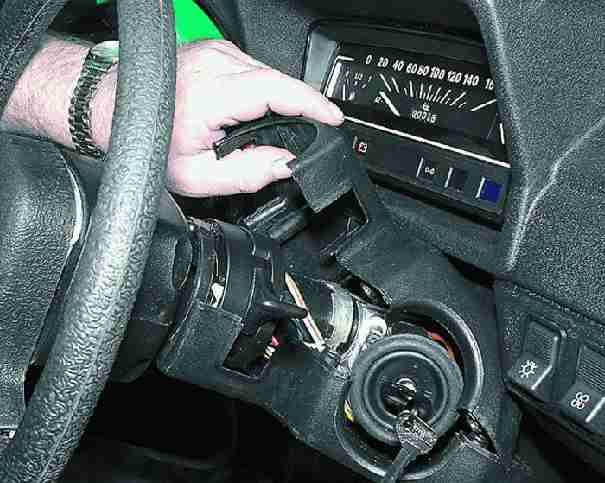

2. ...снимите верхний и...

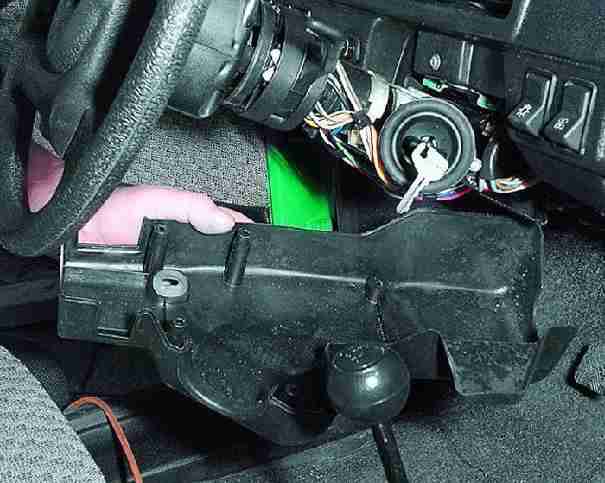

3. ...нижний кожухи.

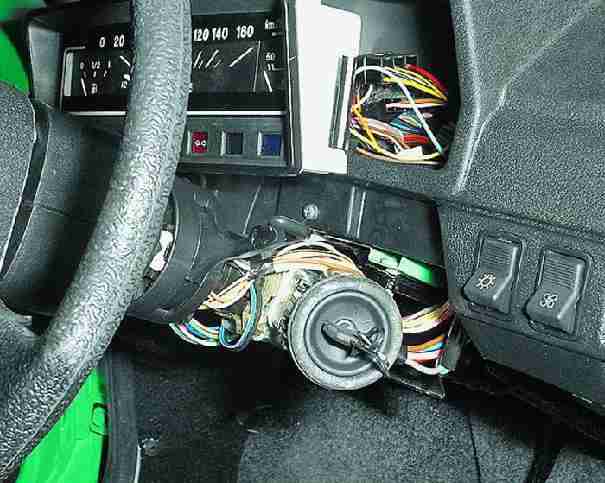

4. Выньте комбинацию приборов из панели приборов (см. подраздел 8.6.1.).

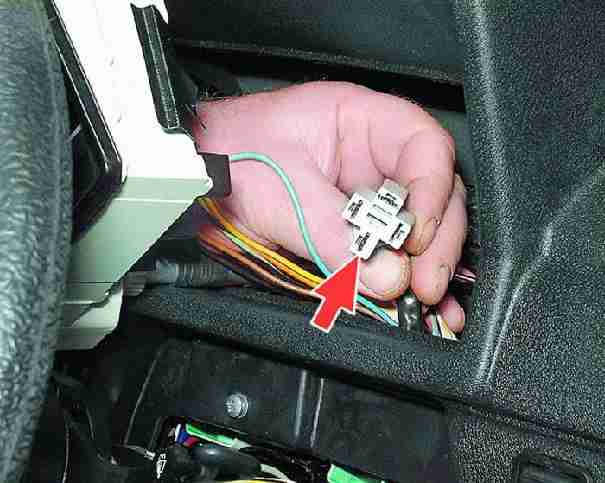

5. Отсоедините колодку проводов выключателя зажигания от реле включения зажигания и...

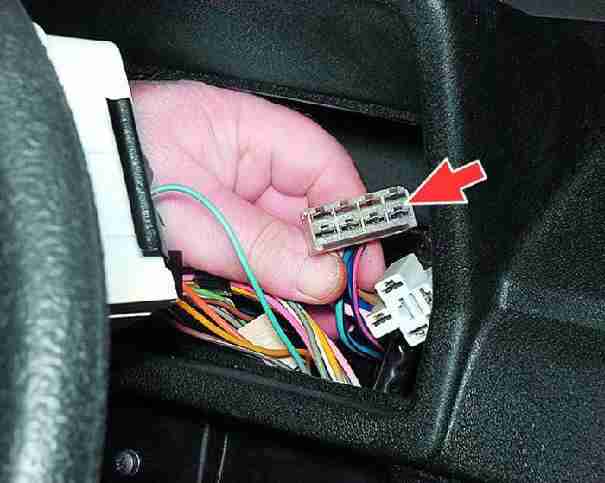

6. ...колодку жгута электропроводов.

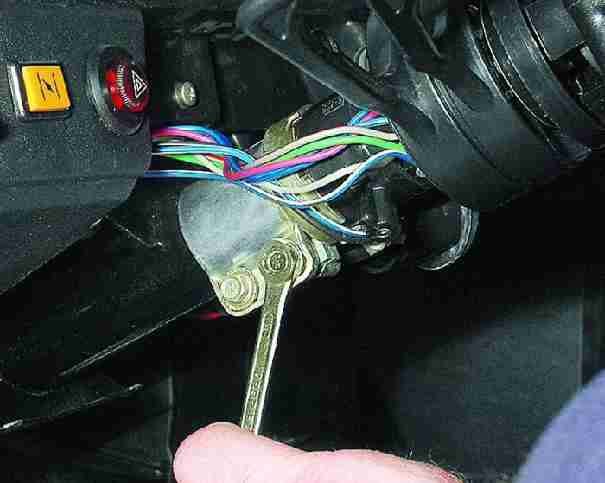

7. Отверните два болта крепления выключателя зажигания и...

8. ...отсоедините “массовый” провод выключателя зажигания от жгута электропроводов.

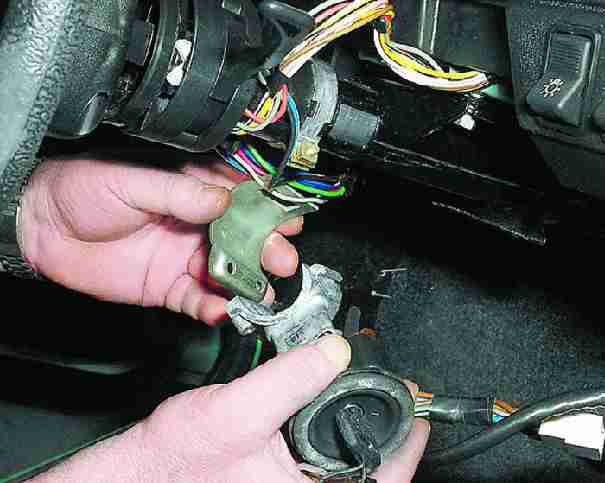

9. Снимите с вала рулевого управления выключатель зажигания и кронштейн его крепления. Установку выключателя зажигания выполняйте в порядке, обратном снятию. Перед установкой кожухов вала рулевого управления проверьте работу выключателя зажигания и световой сигнализации при включенном зажигании.
