8.3.7 Замена коммутатора

8.3.6. Замена коммутатора


Вам потребуются
  • ключ "на 10"
  • отвертка

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

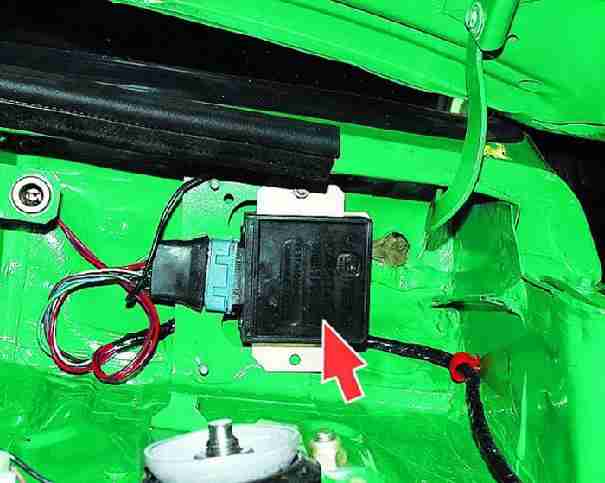

Коммутатор системы зажигания расположен в подкапотном пространстве и закреплен на шпильке щита передка кузова автомобиля.

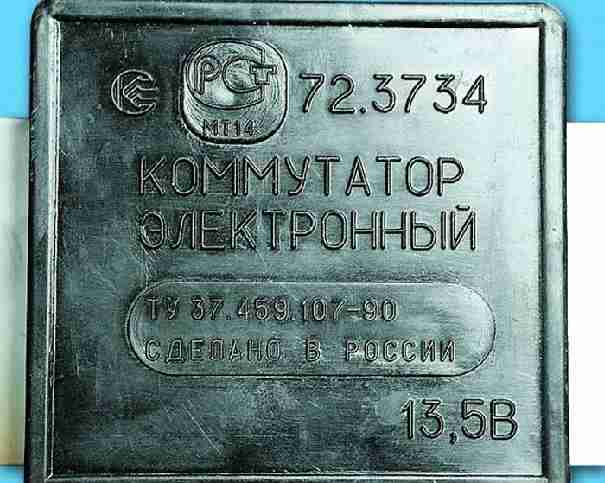

На автомобиле применяются коммутаторы типов 72.3734, 76.3734, 3620.3734, К563.3734, HIM-52, RT1903 и PZE4020.

ПОРЯДОК ВЫПОЛНЕНИЯ

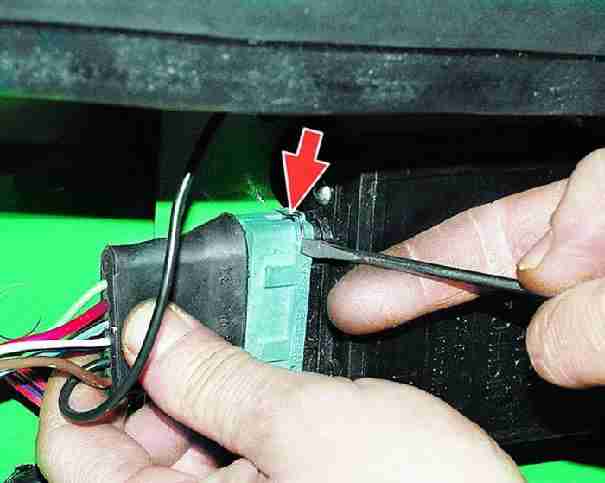

1. Подденьте отверткой пружинную скобу на колодке и...

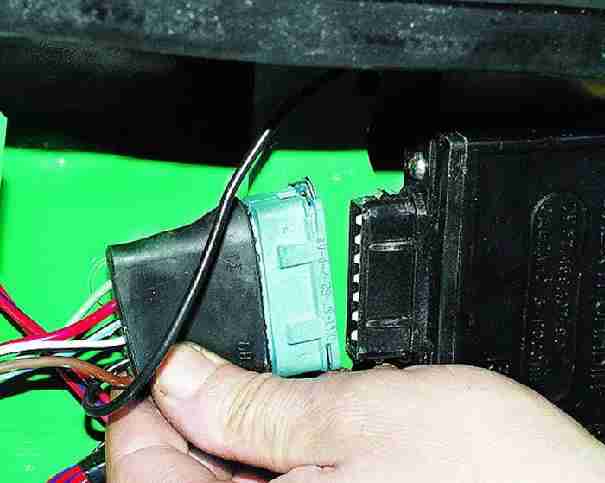

2. ...отсоедините колодку с проводами от коммутатора зажигания.

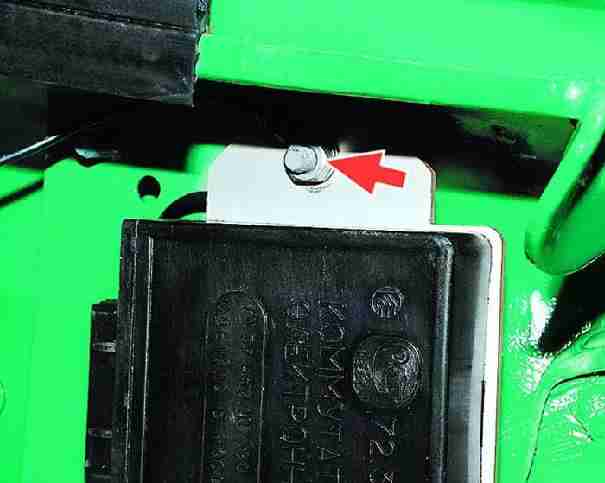

3. Отверните гайку крепления коммутатора.

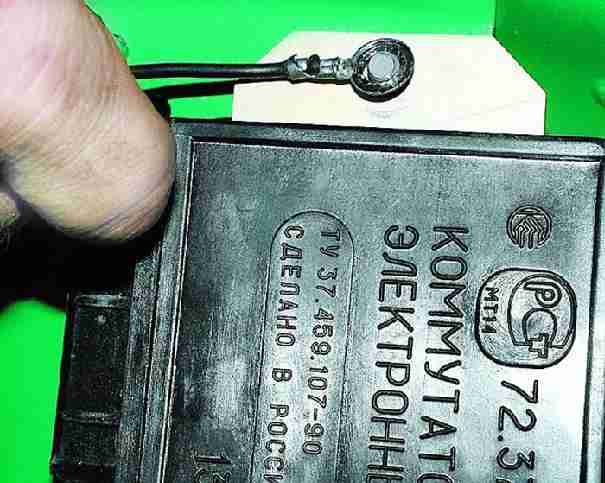

4. Снимите со шпильки кузова “массовый” провод и...

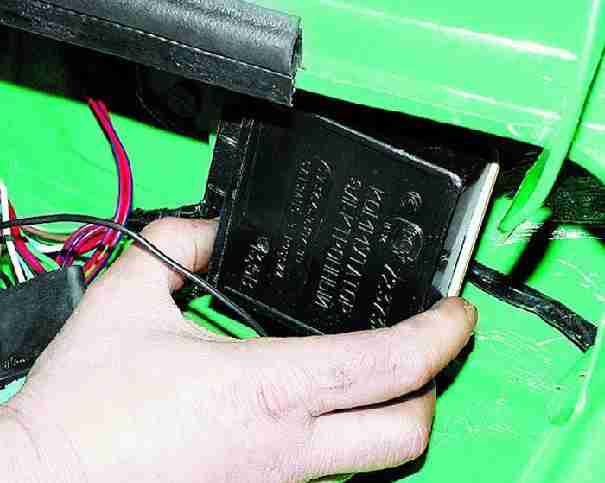

5. ...коммутатор. Устанавливайте коммутатор в порядке, обратном снятию.
