9.6.6 Замена цилиндра привода замка

9.6.5. Замена цилиндра привода замка

	Вам потребуются
отвертка пассатижи

Перед началом работы

Снимите обивку двери (см. подраздел 9.6.1.).

ПОРЯДОК ВЫПОЛНЕНИЯ

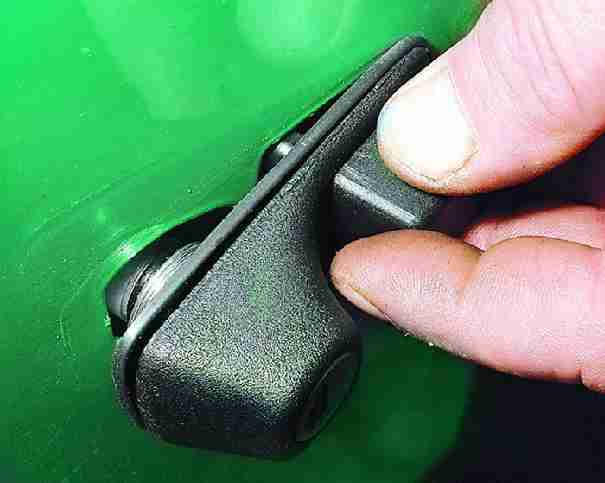

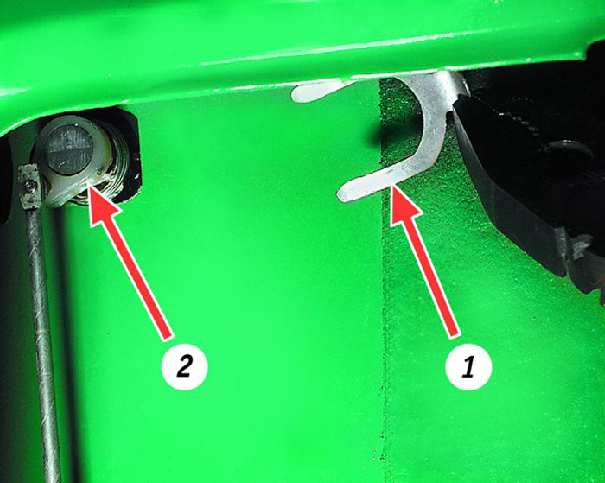

1. Отсоедините от замка тягу его наружного привода.	2. Снимите стопорную скобу 1, фиксирующую наружный привод 2 замка.	3. Снимите наружный привод замка.

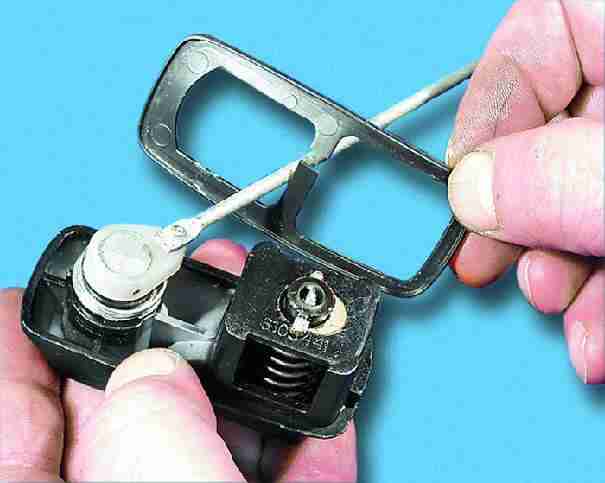

4. Снимите уплотнительную прокладку наружного привода замка.	5. Выбейте штифт из поводка выключателя замка и...	6. ...снимите поводок с тягой привода замка.

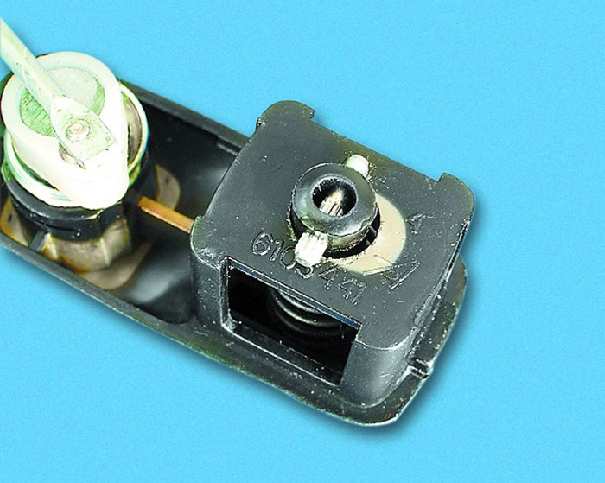

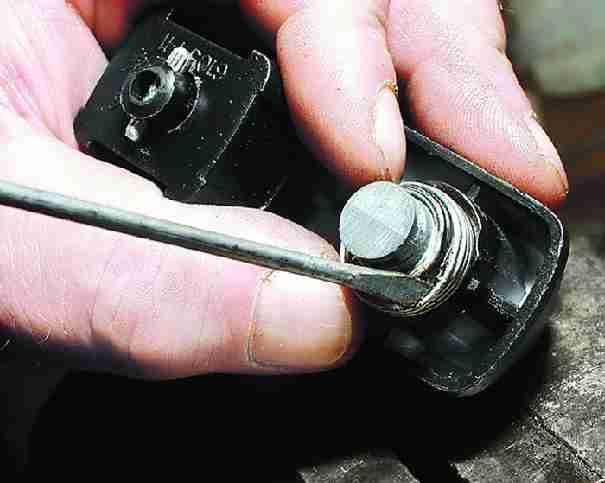

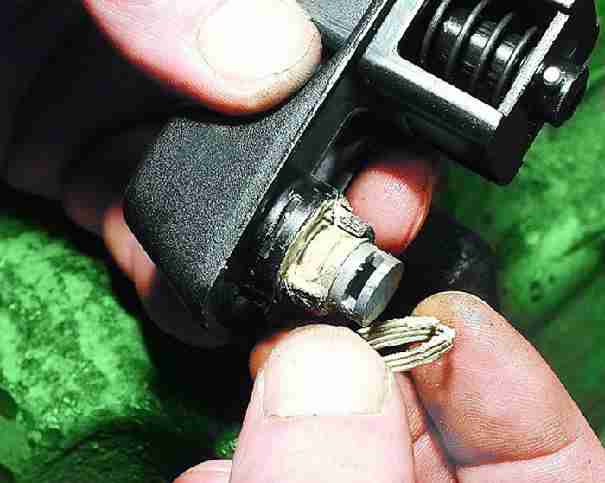

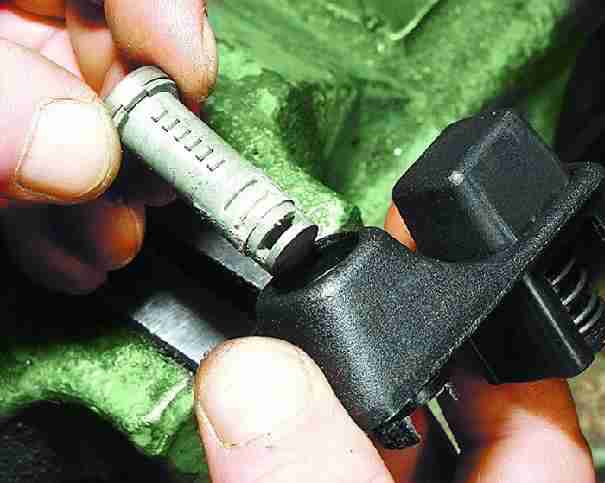

7. Подденьте отверткой и...	8. ...снимите резиновый держатель с тяги привода замка (показано на снятых с автомобиля ручке и тяге).	9. Выньте цилиндр привода замка из наружного привода.

10. Для замены кнопки наружного привода замка выньте штифт с обратной стороны привода и снимите кнопку. При сборке не забудьте установить возвратную пружину кнопки.	11. Сборку и установку наружного привода замка выполняйте в порядке, обратном разборке и снятию. Проверьте работу привода замка. Установите обивку двери.
