8.7.5 Снятие и установка очистителя стекла задней двери

8.7.4. Снятие и установка очистителя стекла задней двери


Вам потребуются
  • ключи "на 10", "на 13", "на 24"
  • отвертка

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

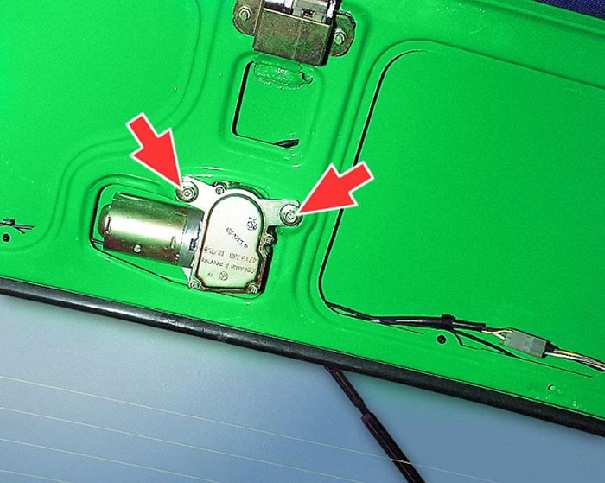

Моторедуктор стеклоочистителя закреплен на задней двери двумя болтами и гайкой (под поводком щетки стеклоочистителя).

Моторедукторы очистителей ветрового стекла и стекла задней двери аналогичны по устройству и отличаются только конструкцией крышки редуктора (крышка моторедуктора стеклоочистителя задней двери имеет элемент для крепления ее к двери). Ремонт моторедуктора см. в подразделе 8.8.2.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отведите поводок щетки стеклоочистителя от стекла...

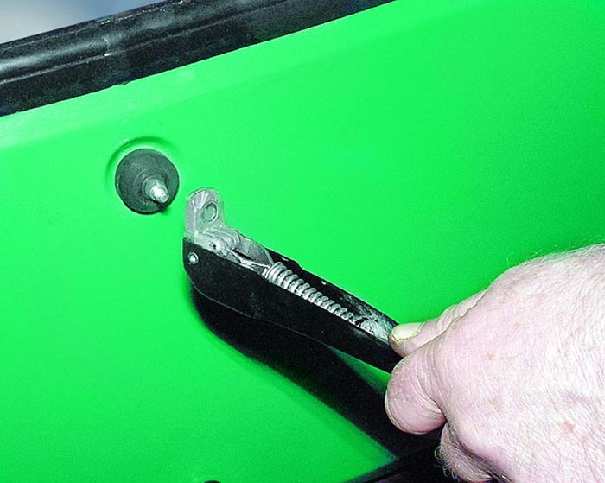

2. ...отверните гайку крепления поводка и...

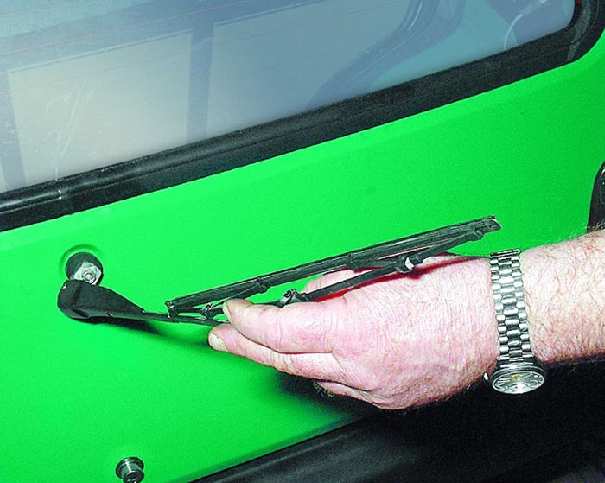

3. ...снимите поводок с щеткой в сборе с вала моторедуктора стеклоочистителя.

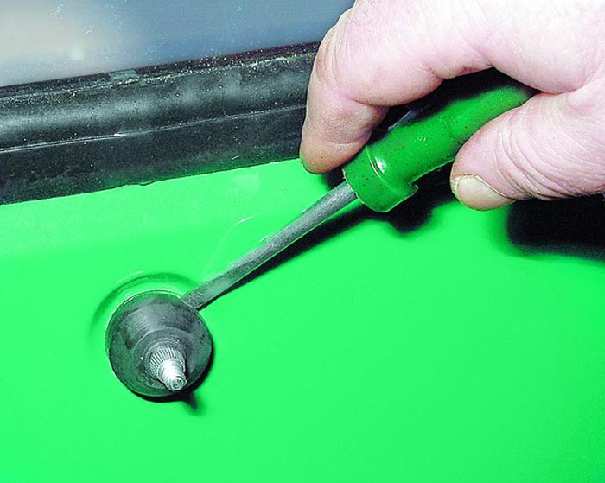

4. Снимите резиновый чехол с вала моторедуктора.

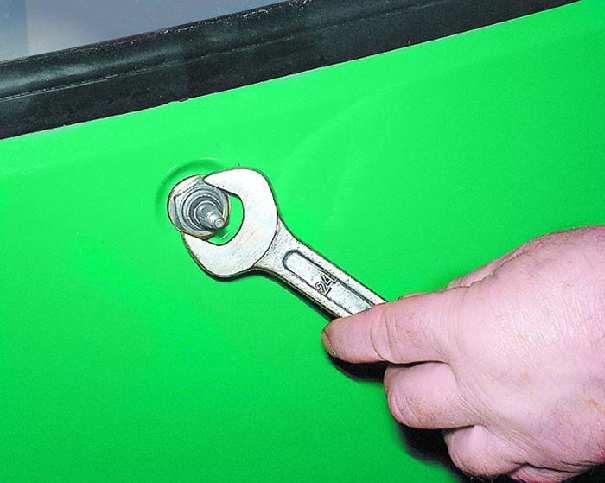

5. Отверните гайку крепления моторедуктора к задней двери.

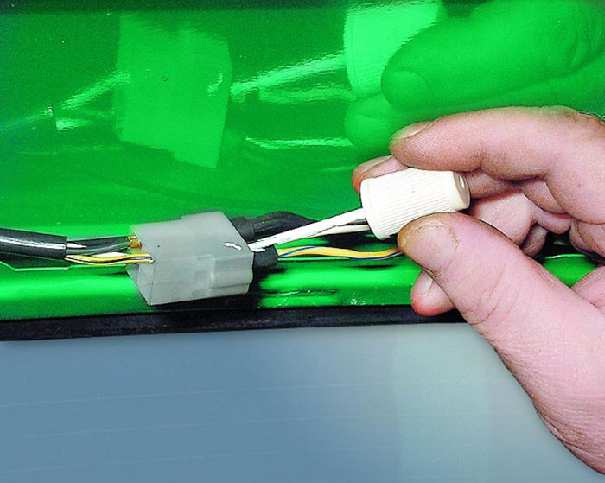

6. Промаркируйте провода и места их подсоединения к колодке.

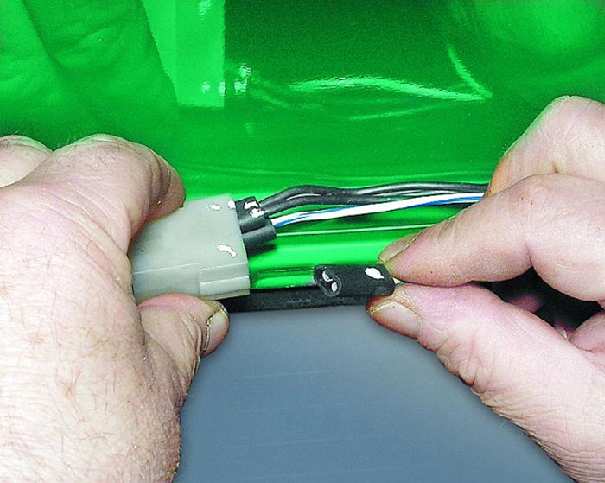

7. Отсоедините провода от колодки.

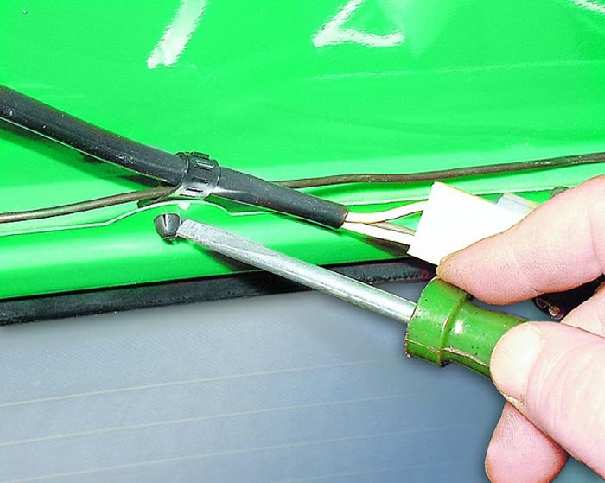

8. Отсоедините от задней двери держатель проводов.

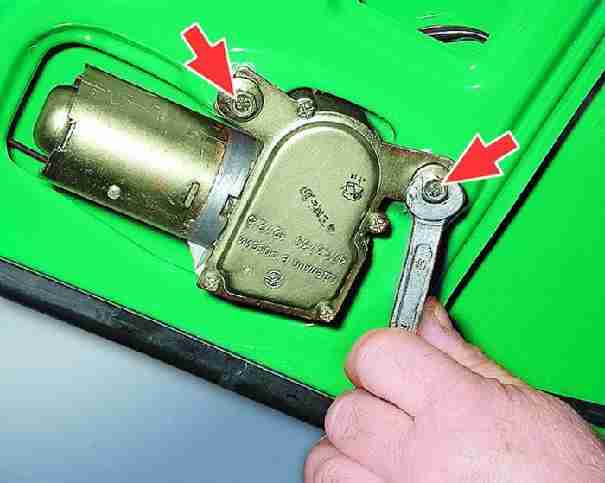

9. Отверните два болта крепления моторедуктора к задней двери и...

10. ...снимите моторедуктор с автомобиля. Установку моторедуктора проводите в порядке, обратном снятию.
