8.5.3 Замена контрольных ламп и ламп подсветки

8.5.2. Замена контрольных ламп и ламп подсветки


Вам потребуются
  • пассатижи

Патроны контрольных ламп и ламп подсветки (показаны стрелками) крепятся на монтажной плате комбинации приборов.

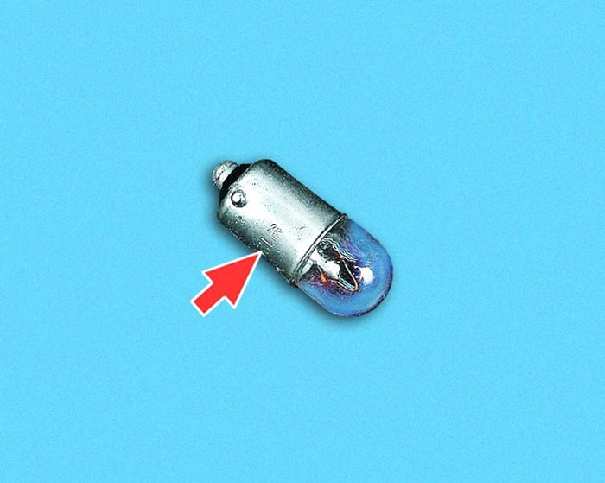

На автомобиле установлены лампы подсветки комбинации приборов и контрольные лампы типа АМН 12-3. Маркировка лампы нанесена на цоколе лампы (место маркировки показано стрелкой).

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите комбинацию приборов с автомобиля (см. подраздел 8.6.1).

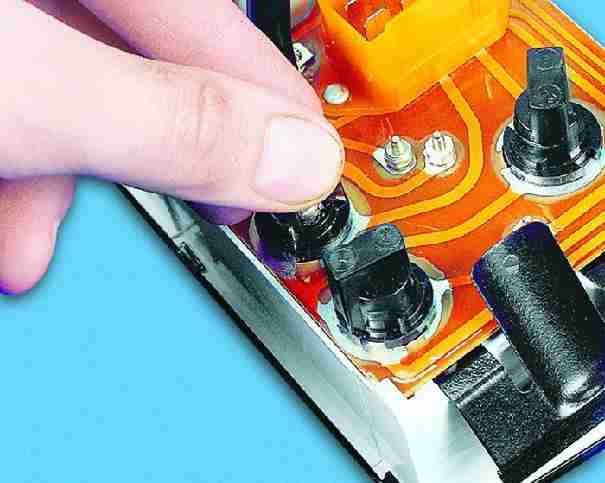

2. Поверните патрон лампы против часовой стрелки до упора и...

3. ...выньте патрон с лампой из монтажной платы комбинации приборов.

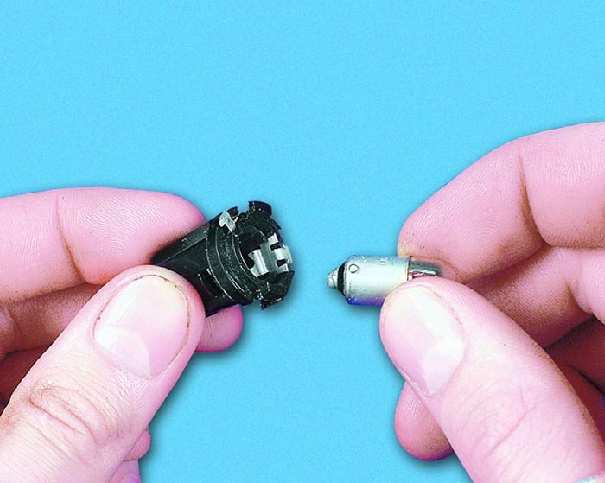

4. Выньте лампу из патрона, повернув ее до упора против часовой стрелки.

5. Установите новую лампу в комбинацию приборов в порядке, обратном снятию. Лампу при установке в патрон и патрон при установке в монтажную плату комбинации приборов необходимо поворачивать по часовой стрелке. Затем установите комбинацию приборов в порядке, обратном снятию.
