8.4.2 Замена фары

8.4.1. Замена фары

	Вам потребуется
ключ "на 10"

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

Для замены левой фары снимите запасное колесо, для замены правой – отведите в сторону бачок омывателя ветрового стекла.

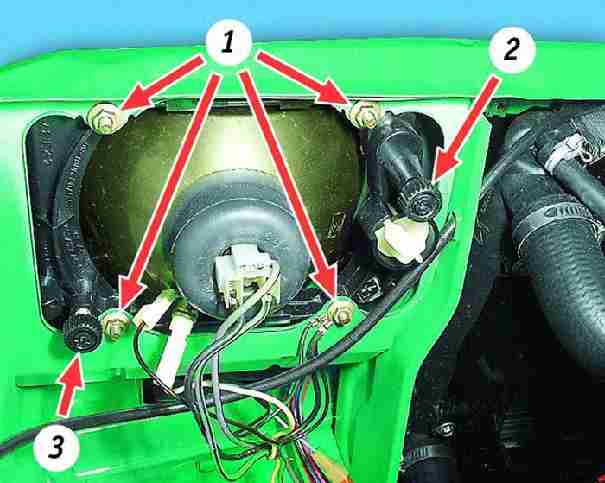

Крепление фары к передку кузова (вид из подкапотного пространства):

1 - гайки крепления фары
2 и 3 - винты регулировки пучка света фар в вертикальной и горизонтальной плоскостях (соответственно)

ПОРЯДОК ВЫПОЛНЕНИЯ

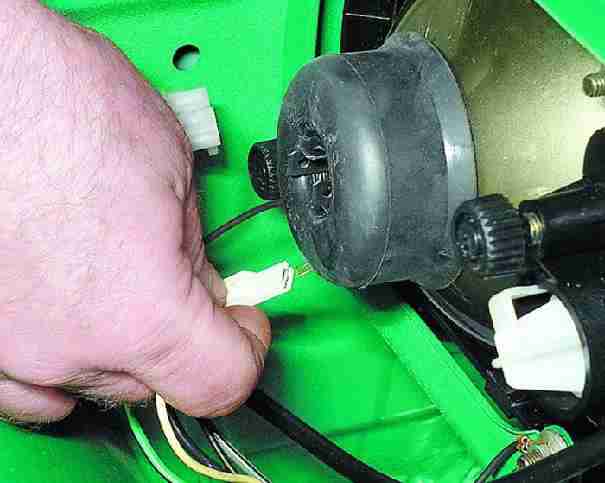

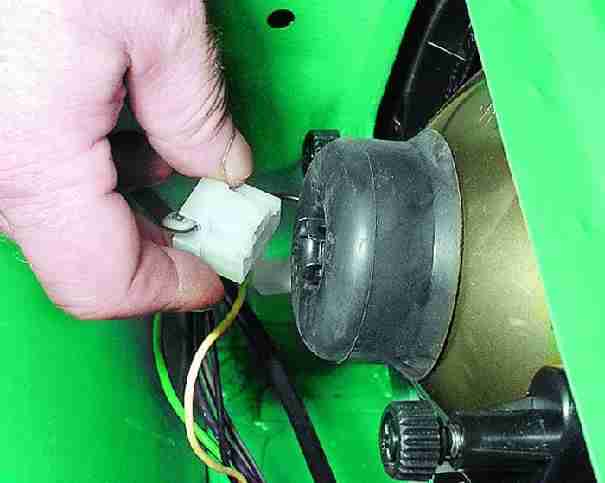

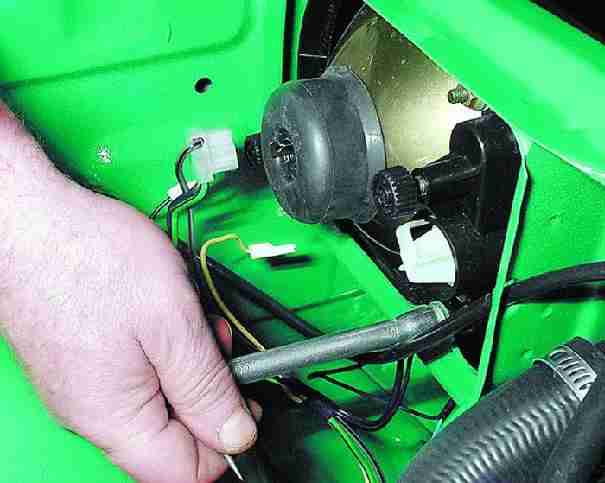

1. Отсоедините колодку с проводами от лампы ближнего и дальнего света фары.	2. Отсоедините колодку с проводами от лампы габаритного света.	3. Отверните четыре гайки крепления фары и...

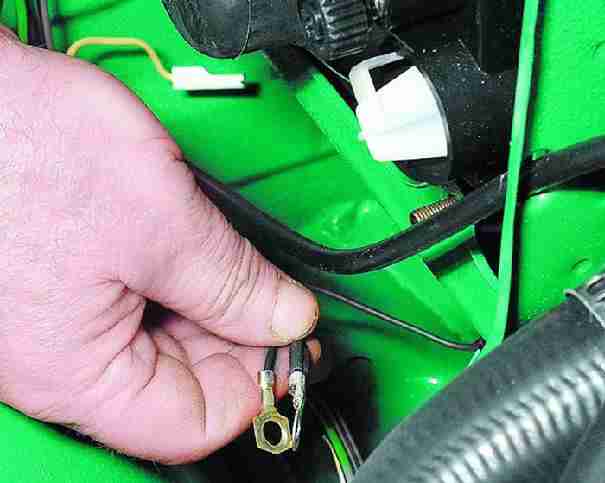

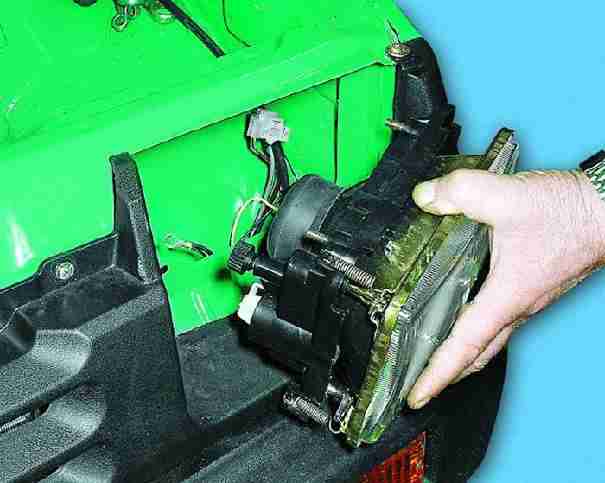

4. ...снимите с одной из нижних шпилек фары наконечники двух “массовых” проводов.	5. Снимите фару с автомобиля.	6. Установите фару в порядке, обратном снятию. Проверьте и при необходимости выполните регулировку направления световых пучков фар (см. подраздел 3.39.).
