7.3.1 Привод тормозной системы

7.3. Привод тормозной системы

	Вам потребуются
ключи "на 10" и "на 13" отвертка

Перед началом работы

Снимите запасное колесо.

При выходе из строя вакуумного усилителя значительно возрастает сопротивление педали тормоза, что отрицательно сказывается на управлении автомобилем.

Вакуумный усилитель ремонту не подлежит.

ПОРЯДОК ВЫПОЛНЕНИЯ

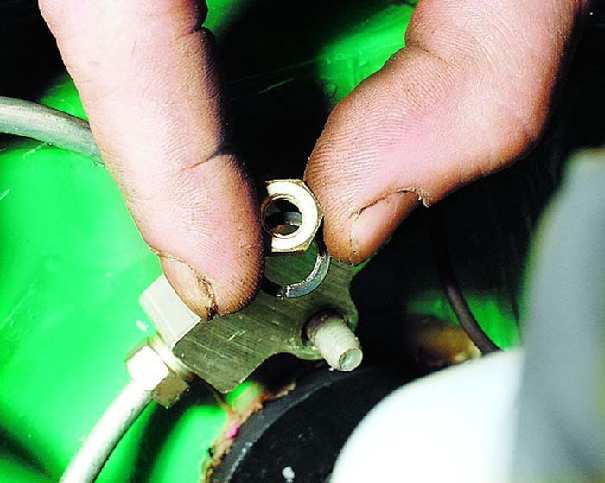

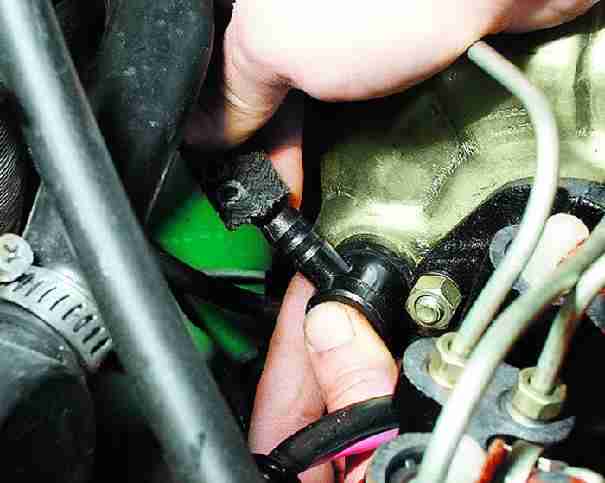

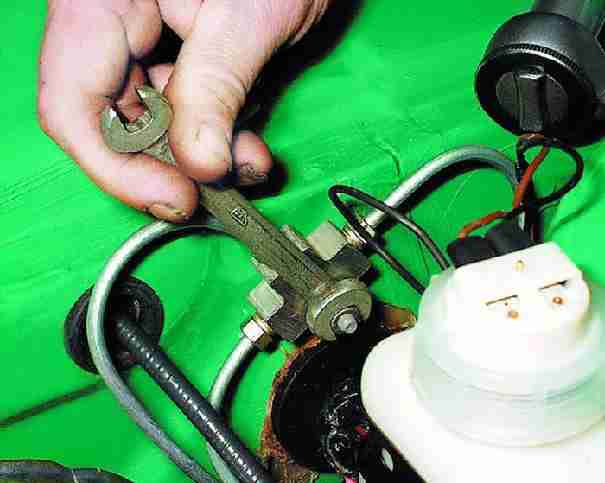

1. Придерживая обратный клапан вакуумного усилителя, снимите с него вакуумный шланг.	2. Отверните гайку крепления тройника. Обратите внимание...	3. ...под гайкой установлена пружинная шайба.

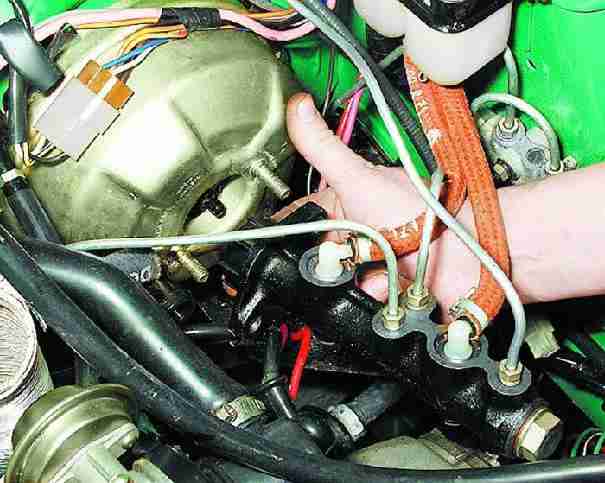

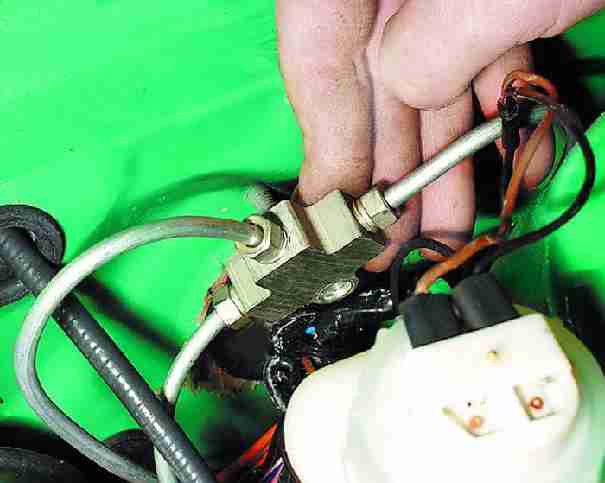

4. Аккуратно снимите тройник со шпильки, не перегибая тормозных трубок.	5. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю (под гайками установлены пружинные шайбы).	6. Не отсоединяя тормозных трубок, осторожно отведите главный цилиндр от вакуумного усилителя.

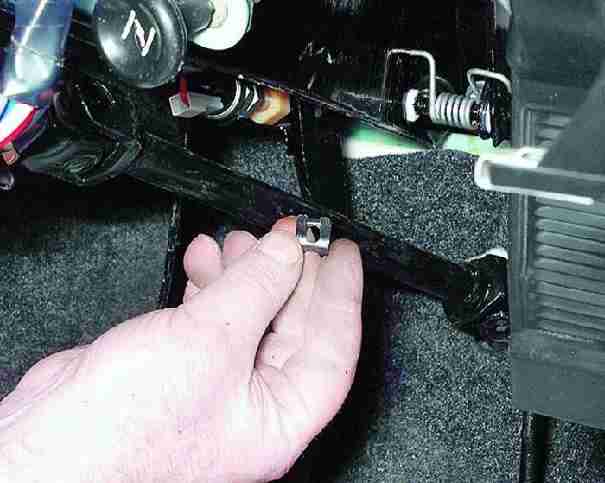

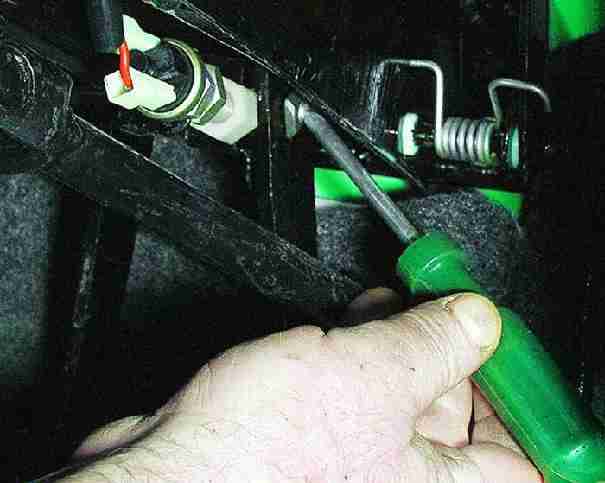

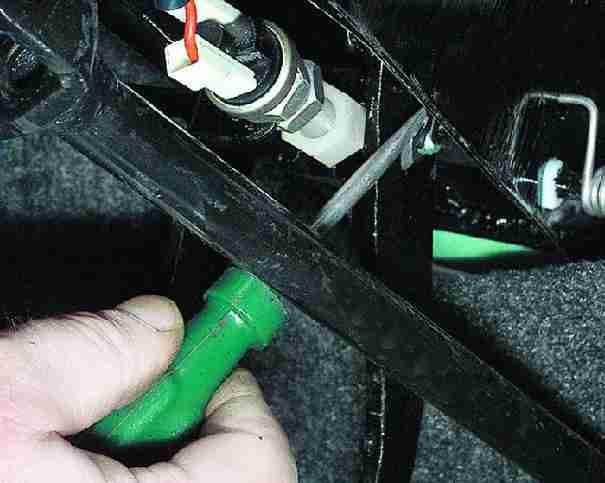

7. Изнутри салона подденьте отверткой и...	8. ...снимите стопорную пластину пальца, соединяющего толкатель усилителя с педалью тормоза.	9. Протолкните палец отверткой, а затем...

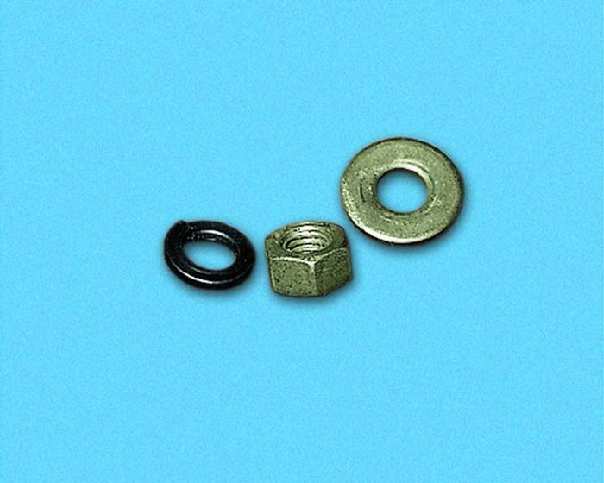

10. ...выньте его, отсоединив тем самым толкатель вакуумного усилителя от педали.	11. Отверните по две гайки крепления усилителя с обеих сторон кронштейна (одновременно эти гайки крепят кронштейн педального узла). Обратите внимание...	12. ...под каждой гайкой установлены пружинная и плоская шайбы.
	13. Снимите вакуумный усилитель (в подкапотном пространстве). Установите новый вакуумный усилитель в порядке, обратном снятию.
