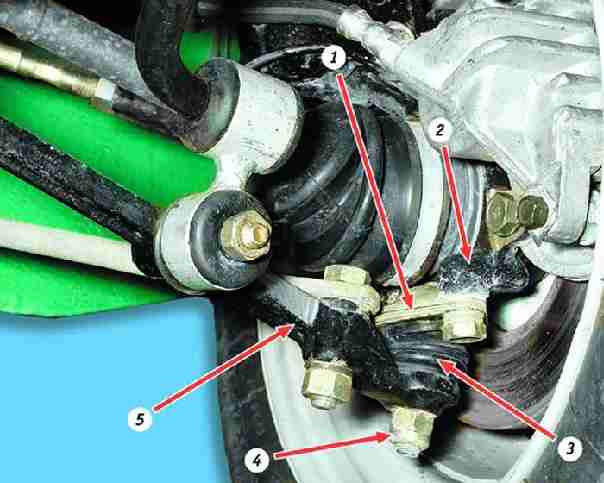

5.1.3. Замена шаровой опоры

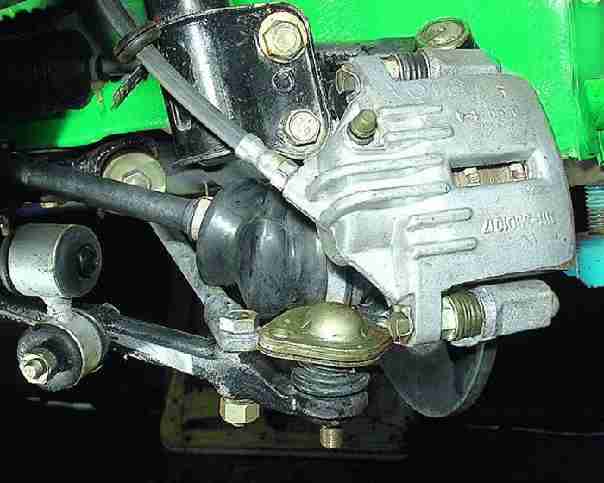

1. Выньте уплотнитель тормозного шланга из кронштейна на стойке.

2. Выпрессуйте палец шарового шарнира из поворотного рычага (см. подраздел 6.4.).

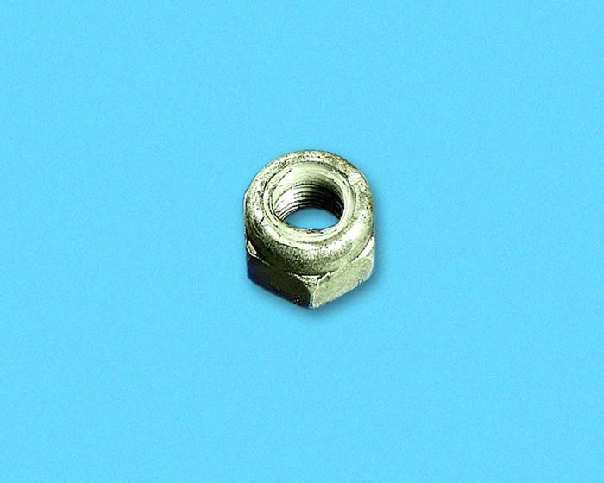

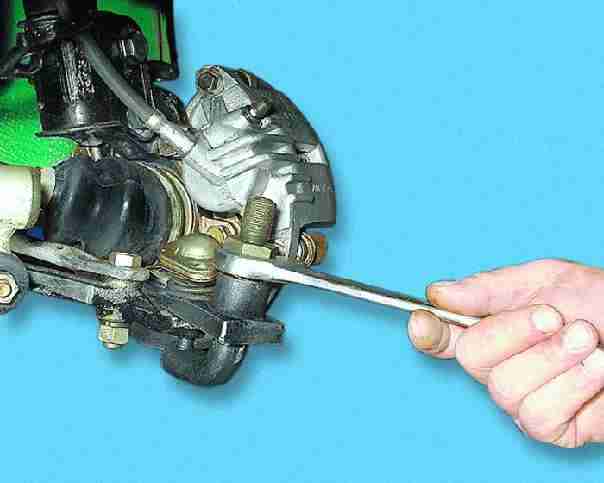

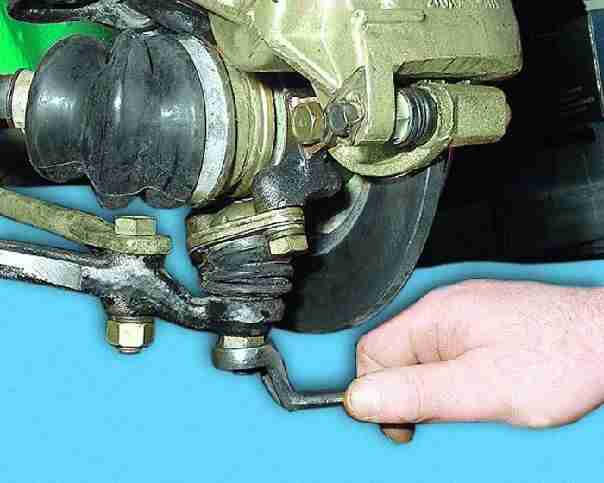

3. Отверните гайку крепления пальца шаровой опоры к рычагу.

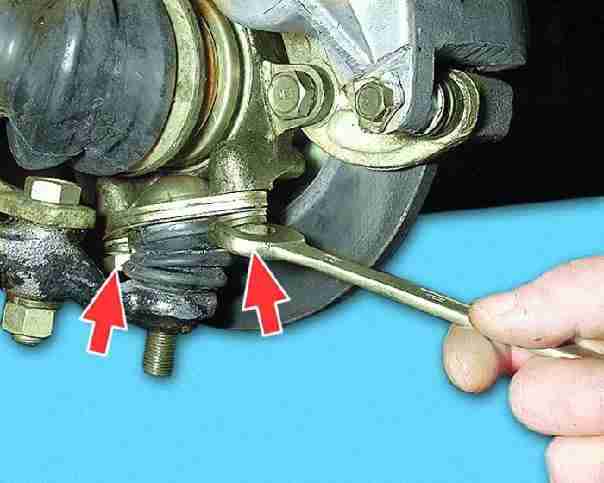

4. Отверните два болта крепления опоры к поворотному кулаку и...

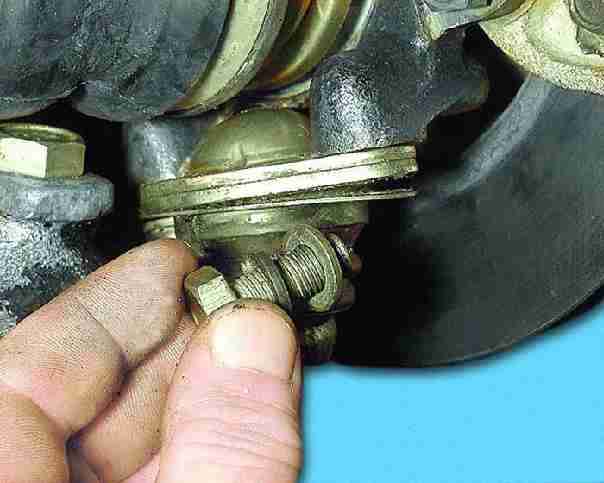

5. ...выньте их с пружинными и плоскими шайбами.

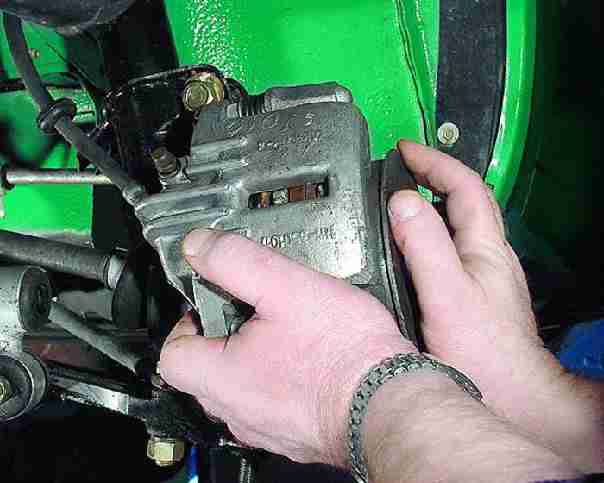

6. Отведите поворотный кулак в сторону так...

7. ...чтобы можно было установить съемник для выпрессовки пальца опоры.

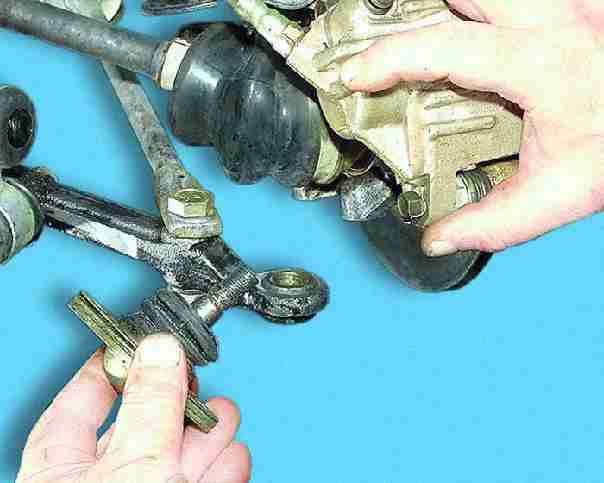

8. Установите съемник и выпрессуйте палец опоры из рычага подвески.

9. Снимите шаровую опору.

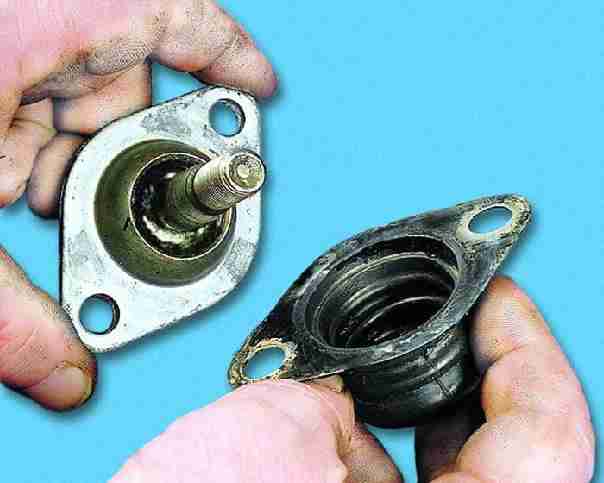

10. Снимите с шаровой опоры защитный чехол.

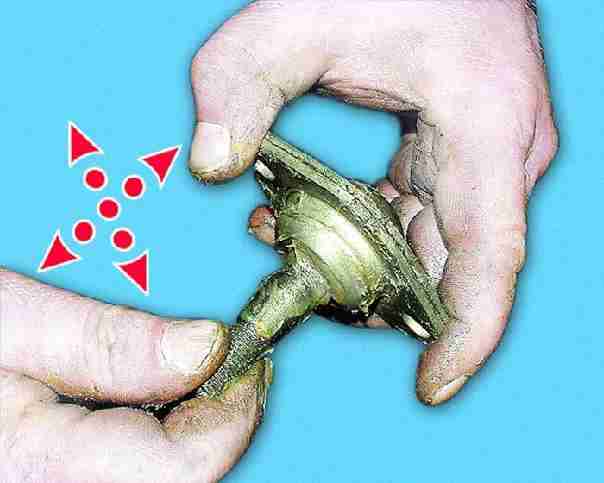

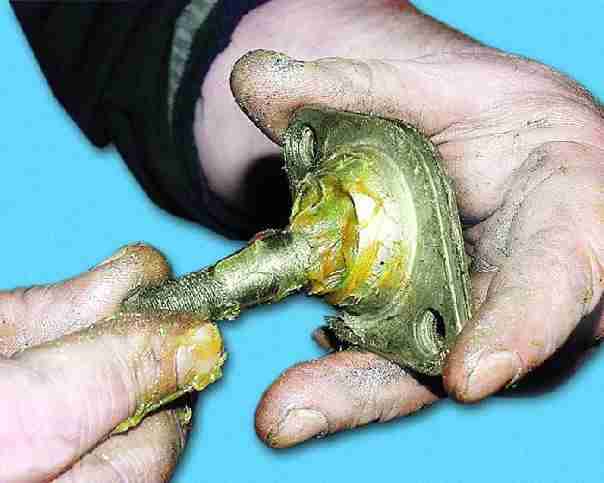

11. Покачайте шаровой палец в опоре. От усилия руки палец не должен перемещаться (допускается люфт не более 0,7 мм, замеренный на конце резьбовой части пальца).

12. Если при незначительном усилии палец перемещается в опоре, замените шаровую опору.

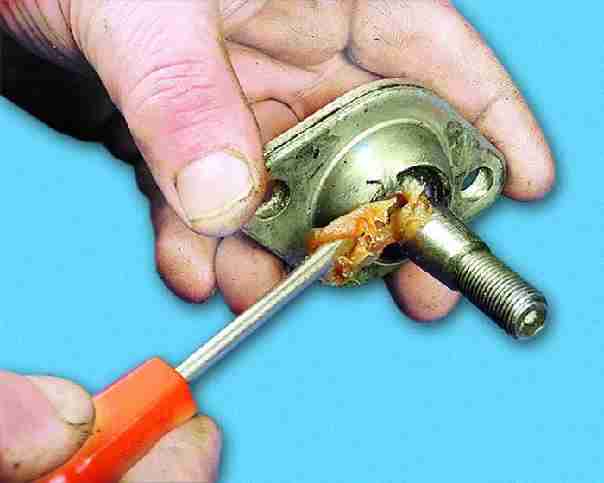

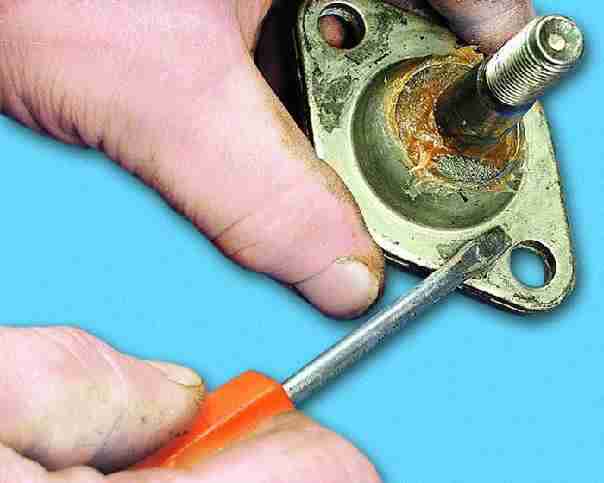

13. Если защитный чехол был порван, удалите верхний слой грязной смазки (если заметно, что грязь попала внутрь шарнира, его придется заменить) и нанесите новую консистентную смазку.

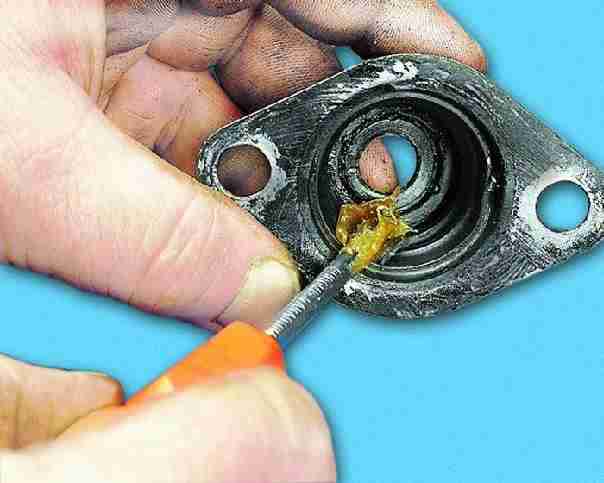

14. Заложите консистентную смазку в новый защитный чехол на половину его объема.

15. Установите шаровую опору в порядке, обратном снятию. Перед установкой грязезащитного чехла рекомендуется нанести герметик на поверхность опоры.
