Автомобиль ВАЗ 1111 (Ока)

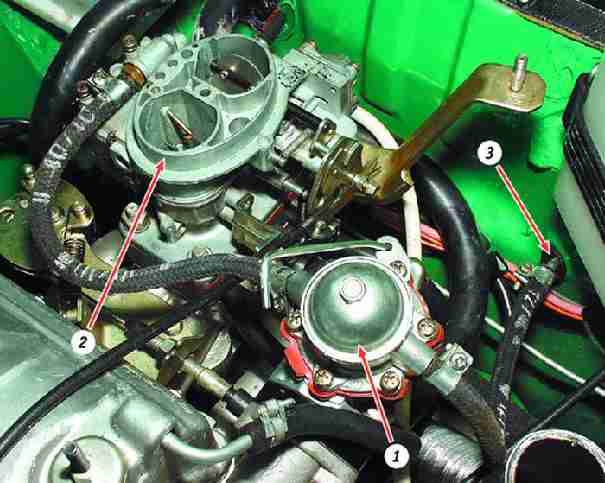

Расположение узлов системы питания в подкапотном пространстве (воздушный фильтр снят):

1 – топливный насос
2 – карбюратор
3 – топливопровод

Перед началом работы снимите воздушный фильтр (см. подраздел 3.9.).

Рекомендации

При обнаружении течи в местах подсоединения шлангов подтяните хомуты их крепления. Неисправные хомуты замените.

Осмотрите шланги по всей длине, замените порванные, потрескавшиеся или потерявшие эластичность.

Если топливо подтекает из карбюратора, топливного насоса или топливного бака, обратитесь к специалистам или к главе 10.

ПОРЯДОК ВЫПОЛНЕНИЯ

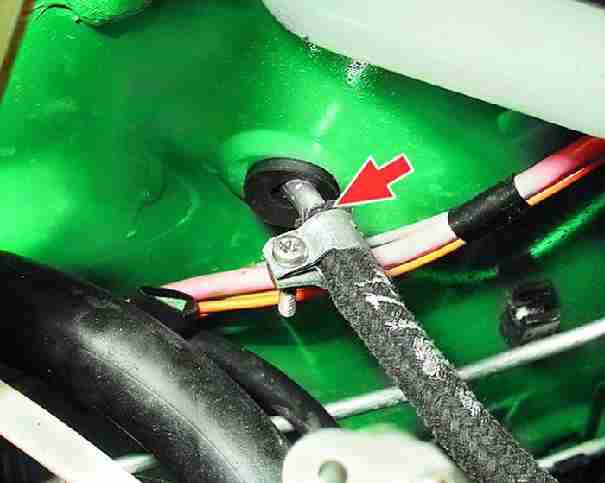

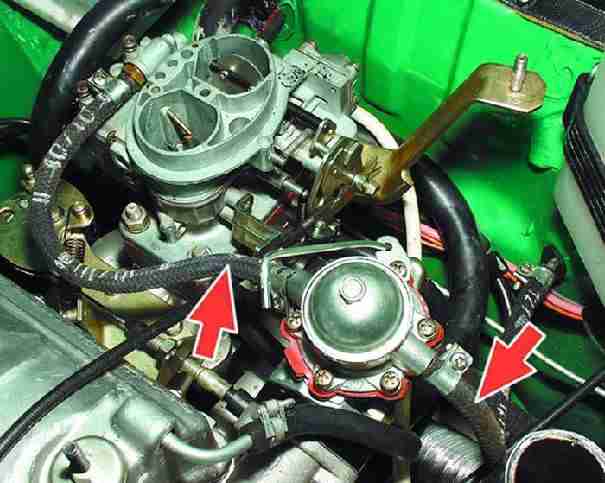

1. Шланг от топливопровода к топливному насосу.	2. Шланги на топливном насосе.	3. Шланг на карбюраторе.

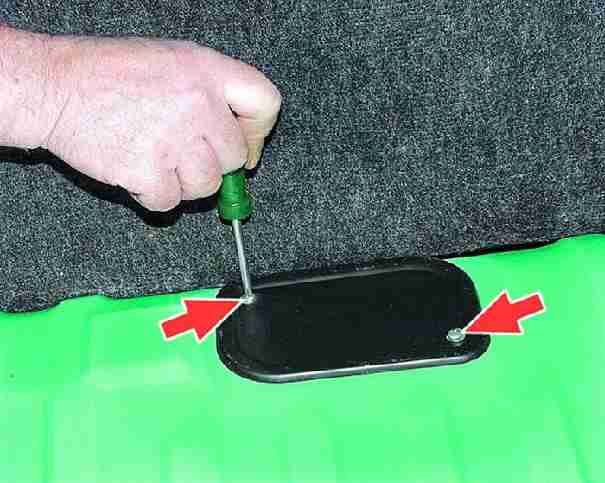

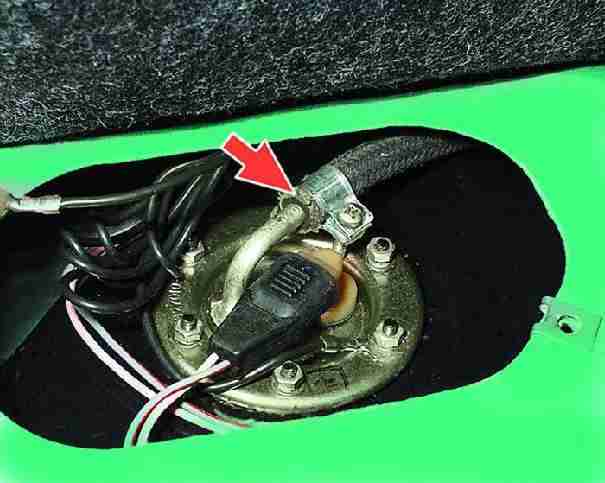

4. Проверьте изнутри салона соединения шлангов с датчиком указателя уровня топлива. Для этого сложите заднее сиденье, отверните два винта крепления и снимите крышку лючка. Затем...	5. ...проверьте герметичность соединения шланга с датчиком указателя уровня топлива.

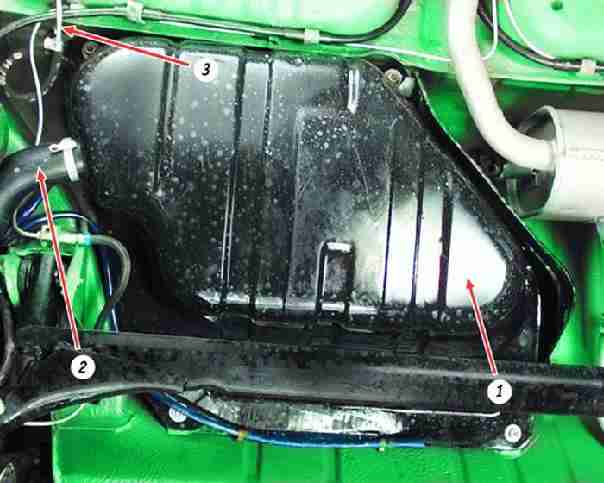

Расположение узлов системы питания снизу автомобиля:

1 – топливный бак
2 – шланг наливной трубы топливного бака
3 – топливопровод

ПОРЯДОК ВЫПОЛНЕНИЯ

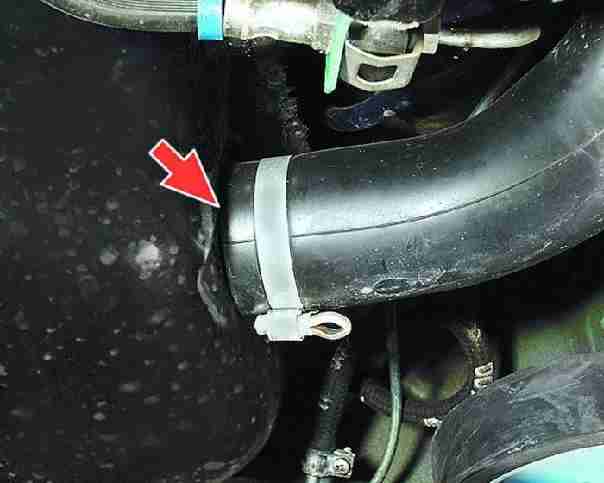

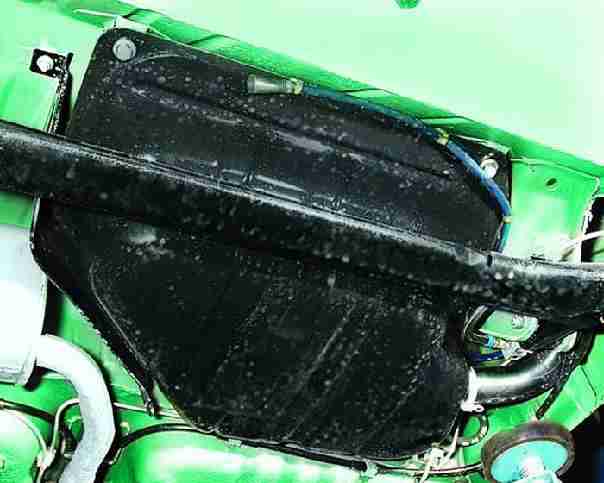

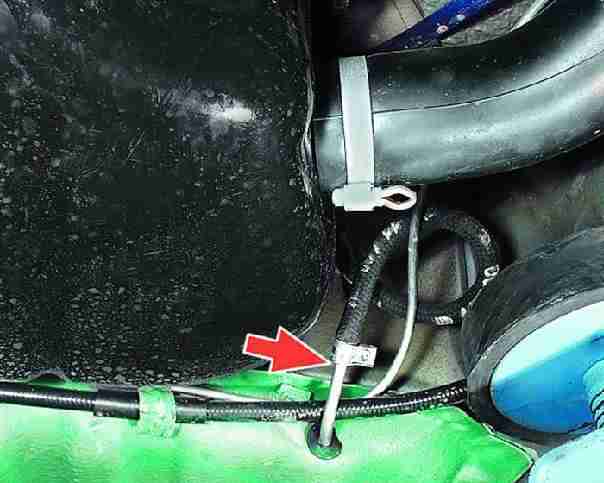

6. Осмотрите место подсоединения шланга к топливопроводу. Поврежденный шланг замените.	7. Осмотрите топливный бак. Если из него заметна течь, обратитесь к специалистам.	8. Осмотрите место подсоединения шланга наливной трубы к топливному баку.
