10.10.2 Снятие и установка воздушного фильтра

10.10.1. Снятие и установка воздушного фильтра

	Вам потребуются
ключ "на 10" отвертка

ПОРЯДОК ВЫПОЛНЕНИЯ

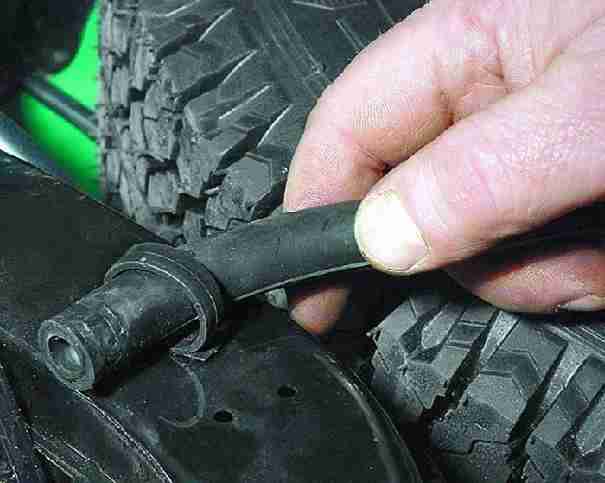

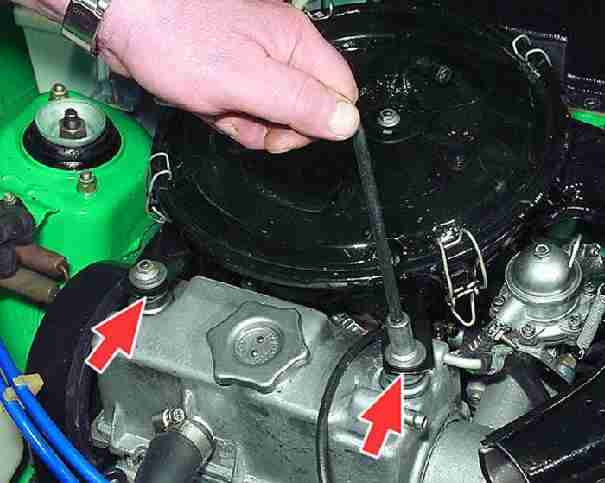

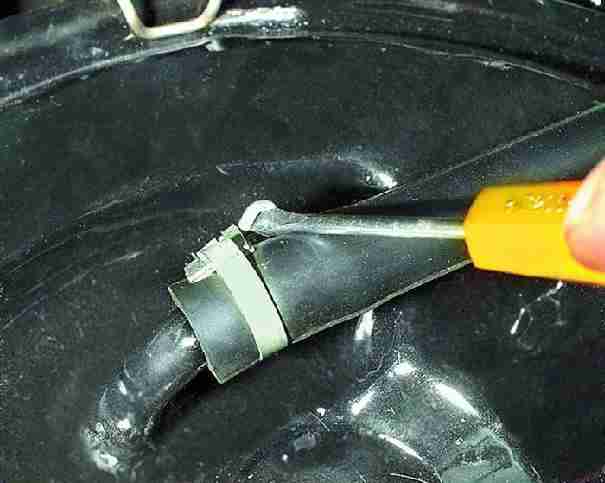

1. Ослабьте затяжку хомута крепления и отсоедините шланг вентиляции картера от штуцера на крышке воздушного фильтра. Снимите хомут.	2. Выньте шланг из хомута на воздухозаборнике.	3. Отверните две гайки переднего крепления (по ходу автомобиля) корпуса воздушного фильтра.

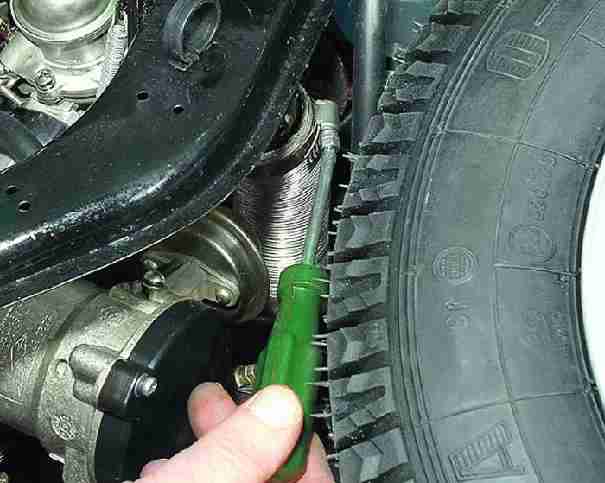

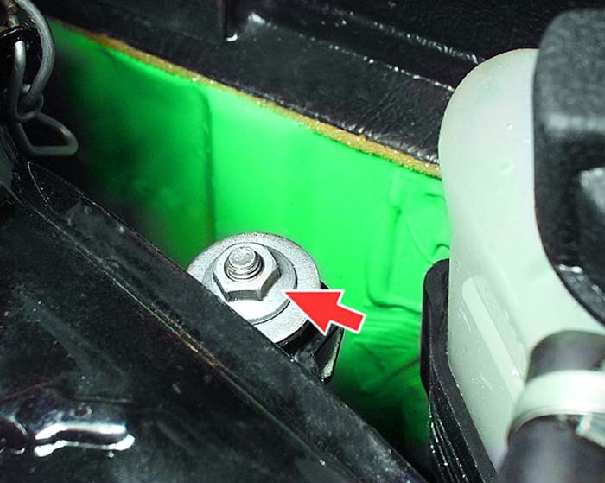

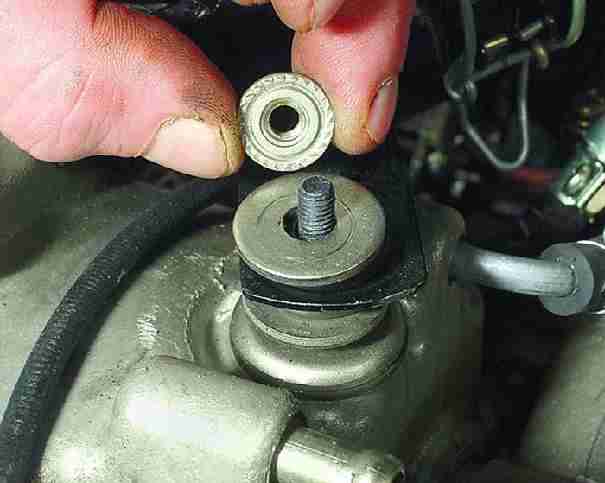

4. Обратите внимание: гайки имеют зубчатые буртики и под ними установлены плоские шайбы. Снимите их.	5. Отверните гайку заднего крепления фильтра и снимите шайбу.	6. Ослабьте затяжку хомута шланга подачи теплого воздуха.

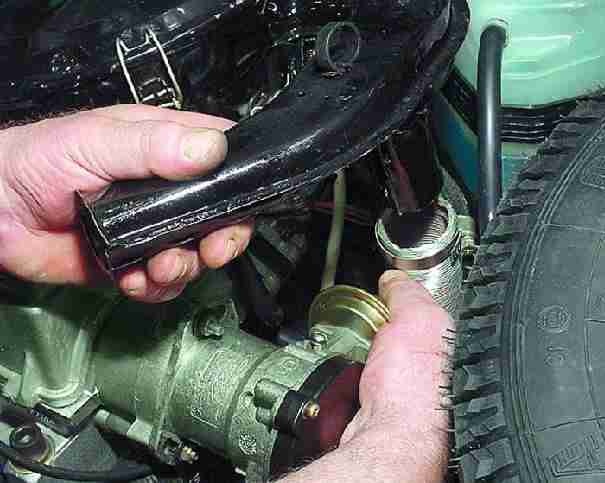

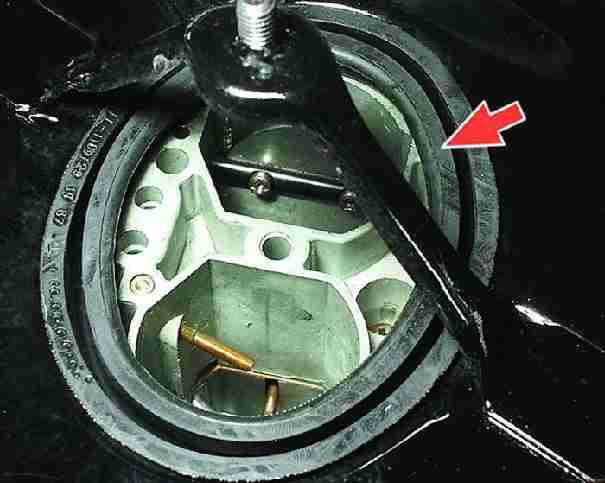

7. Приподнимая воздухозаборник, выведите его патрубок из шланга подачи теплого воздуха и...	8. ...снимите воздушный фильтр со шпилек.	9. Перед установкой фильтра снимите с него крышку и выньте фильтрующий элемент. Установите корпус фильтра на место так, чтобы резиновый уплотнитель плотно сел на верхнюю крышку карбюратора. Вставьте патрубок воздухозаборника в шланг подачи теплого воздуха, затяните хомут.

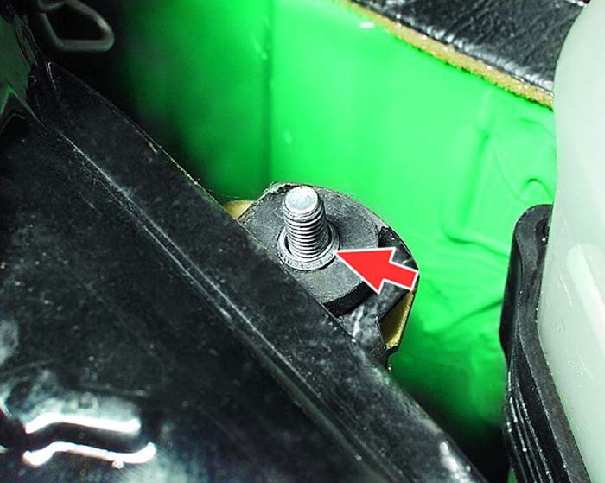

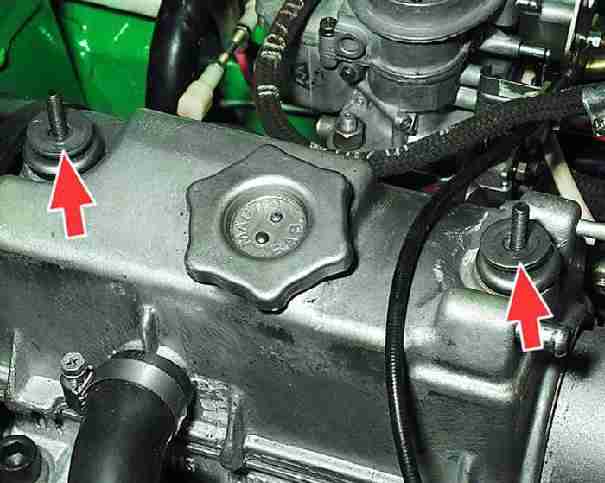

10. Обратите внимание, что под резиновыми подушками фильтра на шпильках его переднего крепления должны быть установлены плоские шайбы, а...	11. ...в подушке заднего крепления – распорная втулка. Закрепите корпус фильтра, установите фильтрующий элемент и крышку, подсоедините шланг вентиляции картера к штуцеру на крышке.
